8.2.2
Gerät einschalten
8.3
Erstkonfiguration starten
32
HINWEIS
Fehlercode im Display beachten
Leuchtet oder blinkt die rote Störungs-LED, Fehlercode im Display be-
achten! Wenn der Fehler bestätigt wurde, ist der letzte Fehler im Menü
6.02 abgelegt.
✓
Schaltgerät ist verschlossen.
✓
Installation ist ordnungsgemäß durchgeführt.
✓
Alle Signalgeber und Verbraucher sind angeschlossen und im Betriebsraum eingebaut.
✓
Wenn eine Wassermangelsicherung (Trockenlaufschutz) vorhanden ist, Schaltpunkt
korrekt eingestellt.
✓
Motorschutz laut den Angaben der Pumpe voreingestellt.
1.
Hauptschalter in die Position „ON" drehen.
2.
Schaltgerät startet.
- Alle LEDs leuchten für 2 s.
- Das Display leuchtet auf und der Startbildschirm erscheint.
- Das Standby-Symbol erscheint im Display.
▶
Das Schaltgerät ist betriebsbereit, Erstkonfiguration oder Automatikbetrieb starten.
1
5
6
4
2
m
bar
3
EC-rF

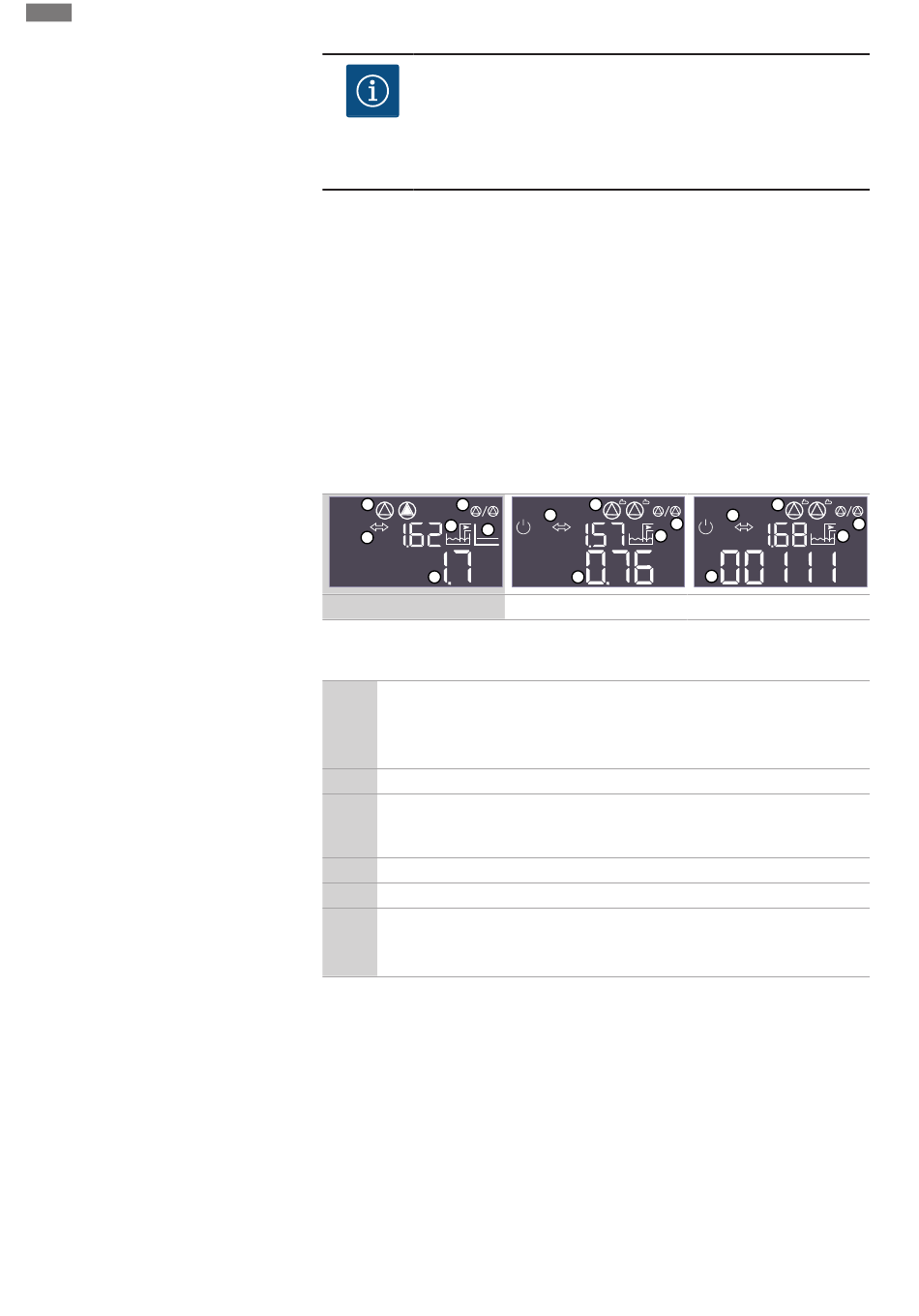

Tab. 3: Startbildschirm
1
Aktueller Pumpenstatus:
•
Anzahl angemeldeter Pumpen
•
Pumpe aktiviert/deaktiviert
•
Pumpen Ein/Aus
2
Feldbus aktiv
3
•
Druckistwert (EC-rF)
•
Füllstandsistwert
•
Zustand Schwimmerschalter (EC-rh)
4
Regelungsart p-c (nur EC-rF)
5
Funktion Reservepumpe aktiviert
6
Aktueller Ventilstatus:
•
Regenwassernutzung
•
Frischwassernutzung
Während der Erstkonfiguration die folgenden Parameter einstellen:
•
Parametereingabe freigeben.
•
Menü 5: Grundeinstellungen
•
Menü 1: Ein-/Ausschaltwerte
•
Menü 2: Feldbusanbindung (wenn vorhanden)
•
Menü 3: Pumpen freigeben.
•
Motorstromüberwachung einstellen.
•
Drehrichtung der angeschlossenen Pumpen prüfen.
Folgende Punkte während der Konfiguration beachten:
•
Wenn für 6 Minuten keine Eingabe oder Bedienung erfolgt:
–
Schaltet die Displaybeleuchtung ab.
–
Zeigt das Display wieder den Hauptbildschirm.
Einbau- und Betriebsanleitung • Wilo-Control EC-Rain • Ed.01/2024-07
1
2
5
6
m
3
EC-rh mit Füllstandssensor
1
2
5
6
m
3
EC-rh mit Niveaugeber
