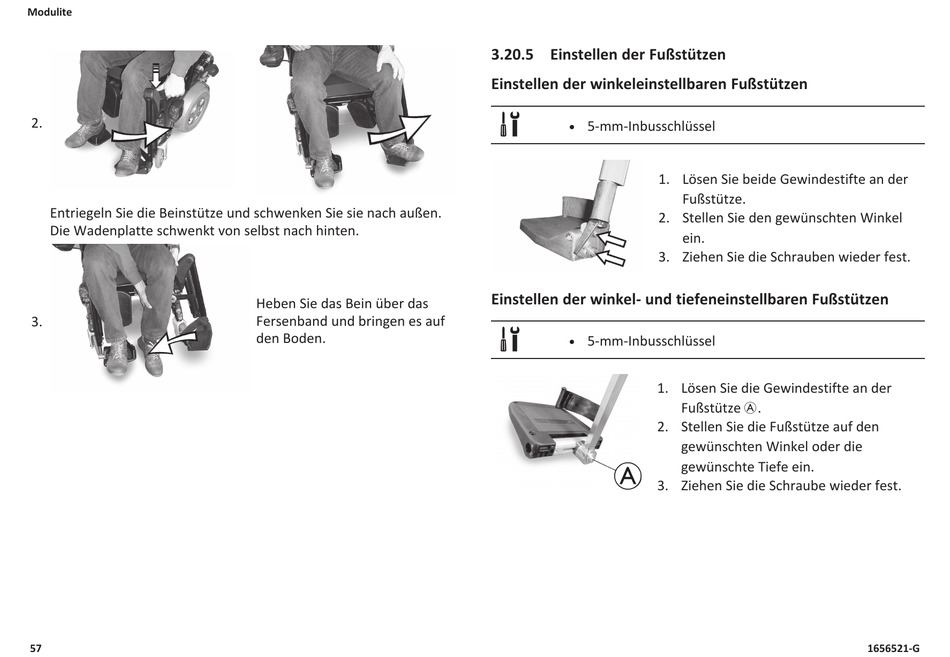

Invacare Modulite Gebrauchsanweisung Seite 57

Modulite
2.
Entriegeln Sie die Beinstütze und schwenken Sie sie nach außen.
Die Wadenplatte schwenkt von selbst nach hinten.
3.
57
Heben Sie das Bein über das
Fersenband und bringen es auf
den Boden.
3.20.5 Einstellen der Fußstützen
Einstellen der winkeleinstellbaren Fußstützen
5-mm-Inbusschlüssel
l
1. Lösen Sie beide Gewindestifte an der
2. Stellen Sie den gewünschten Winkel
3. Ziehen Sie die Schrauben wieder fest.
Einstellen der winkel- und tiefeneinstellbaren Fußstützen
5-mm-Inbusschlüssel
l
1. Lösen Sie die Gewindestifte an der
2. Stellen Sie die Fußstütze auf den
A
3. Ziehen Sie die Schraube wieder fest.
Fußstütze.
ein.
Fußstütze A.
gewünschten Winkel oder die
gewünschte Tiefe ein.
1656521-G
