Invacare Modulite Gebrauchsanweisung Seite 22

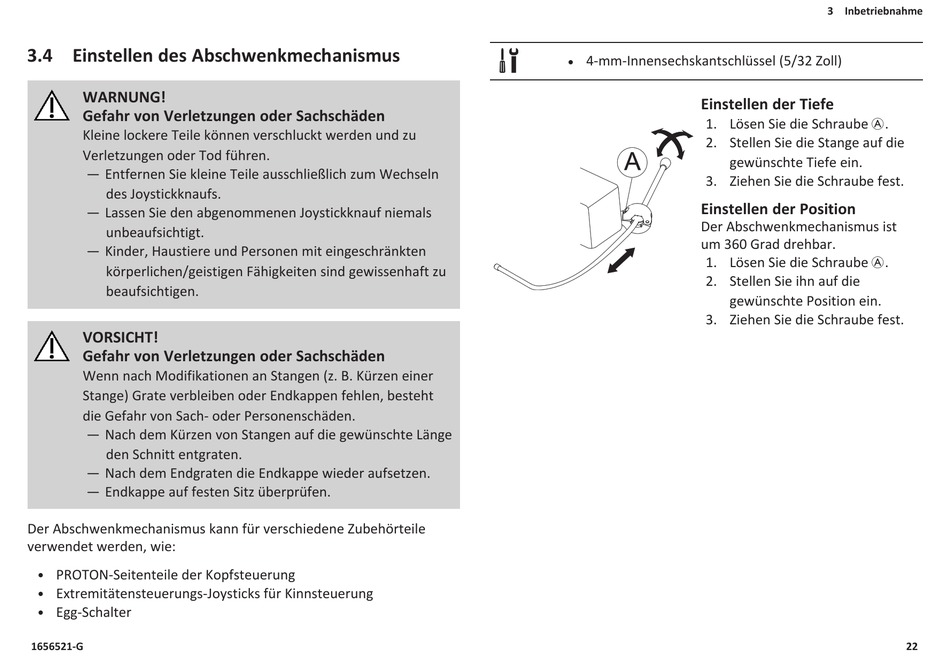

3.4 Einstellen des Abschwenkmechanismus
WARNUNG!
Gefahr von Verletzungen oder Sachschäden
Kleine lockere Teile können verschluckt werden und zu
Verletzungen oder Tod führen.
— Entfernen Sie kleine Teile ausschließlich zum Wechseln
des Joystickknaufs.
— Lassen Sie den abgenommenen Joystickknauf niemals
unbeaufsichtigt.
— Kinder, Haustiere und Personen mit eingeschränkten
körperlichen/geistigen Fähigkeiten sind gewissenhaft zu
beaufsichtigen.
VORSICHT!
Gefahr von Verletzungen oder Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer
Stange) Grate verbleiben oder Endkappen fehlen, besteht
die Gefahr von Sach- oder Personenschäden.
— Nach dem Kürzen von Stangen auf die gewünschte Länge
den Schnitt entgraten.
— Nach dem Endgraten die Endkappe wieder aufsetzen.
— Endkappe auf festen Sitz überprüfen.
Der Abschwenkmechanismus kann für verschiedene Zubehörteile
verwendet werden, wie:
PROTON-Seitenteile der Kopfsteuerung
l
Extremitätensteuerungs-Joysticks für Kinnsteuerung
l
Egg-Schalter
l
1656521-G
4-mm-Innensechskantschlüssel (5/32 Zoll)
l
Einstellen der Tiefe
1. Lösen Sie die Schraube A.
2. Stellen Sie die Stange auf die
gewünschte Tiefe ein.
3. Ziehen Sie die Schraube fest.
Einstellen der Position
Der Abschwenkmechanismus ist
um 360 Grad drehbar.
1. Lösen Sie die Schraube A.
2. Stellen Sie ihn auf die
gewünschte Position ein.
3. Ziehen Sie die Schraube fest.
3 Inbetriebnahme
22
