Modulite

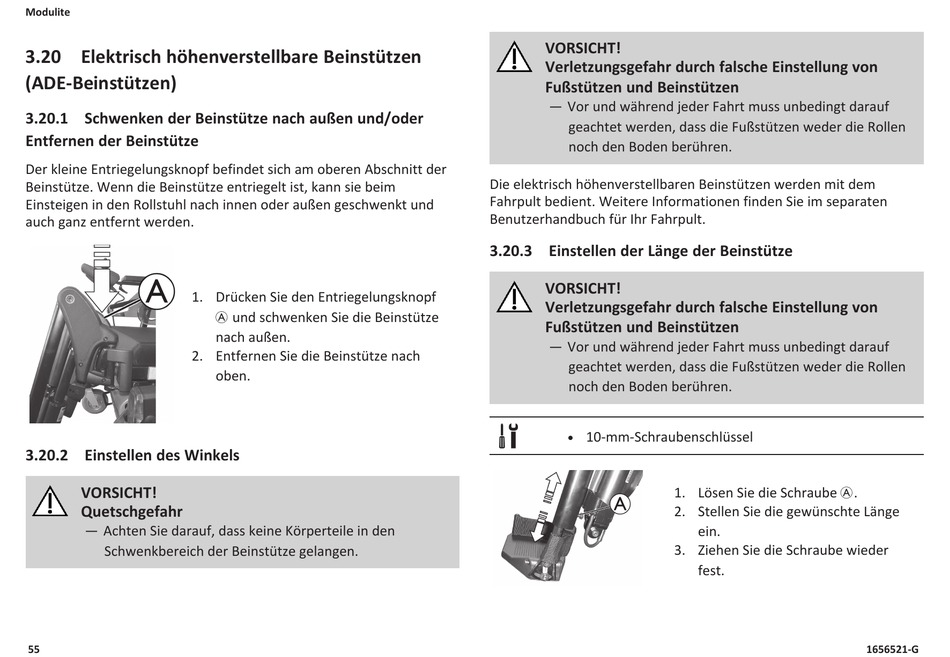

3.20 Elektrisch höhenverstellbare Beinstützen
(ADE-Beinstützen)
3.20.1 Schwenken der Beinstütze nach außen und/oder
Entfernen der Beinstütze
Der kleine Entriegelungsknopf befindet sich am oberen Abschnitt der
Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie beim
Einsteigen in den Rollstuhl nach innen oder außen geschwenkt und
auch ganz entfernt werden.
A
1. Drücken Sie den Entriegelungsknopf
2. Entfernen Sie die Beinstütze nach
3.20.2 Einstellen des Winkels
VORSICHT!
Quetschgefahr
— Achten Sie darauf, dass keine Körperteile in den
Schwenkbereich der Beinstütze gelangen.
55
A und schwenken Sie die Beinstütze
nach außen.
oben.
VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußstützen und Beinstützen
— Vor und während jeder Fahrt muss unbedingt darauf
geachtet werden, dass die Fußstützen weder die Rollen
noch den Boden berühren.
Die elektrisch höhenverstellbaren Beinstützen werden mit dem
Fahrpult bedient. Weitere Informationen finden Sie im separaten
Benutzerhandbuch für Ihr Fahrpult.
3.20.3 Einstellen der Länge der Beinstütze
VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußstützen und Beinstützen
— Vor und während jeder Fahrt muss unbedingt darauf
geachtet werden, dass die Fußstützen weder die Rollen
noch den Boden berühren.
10-mm-Schraubenschlüssel
l
A
1. Lösen Sie die Schraube A.
2. Stellen Sie die gewünschte Länge
ein.
3. Ziehen Sie die Schraube wieder
fest.
1656521-G
