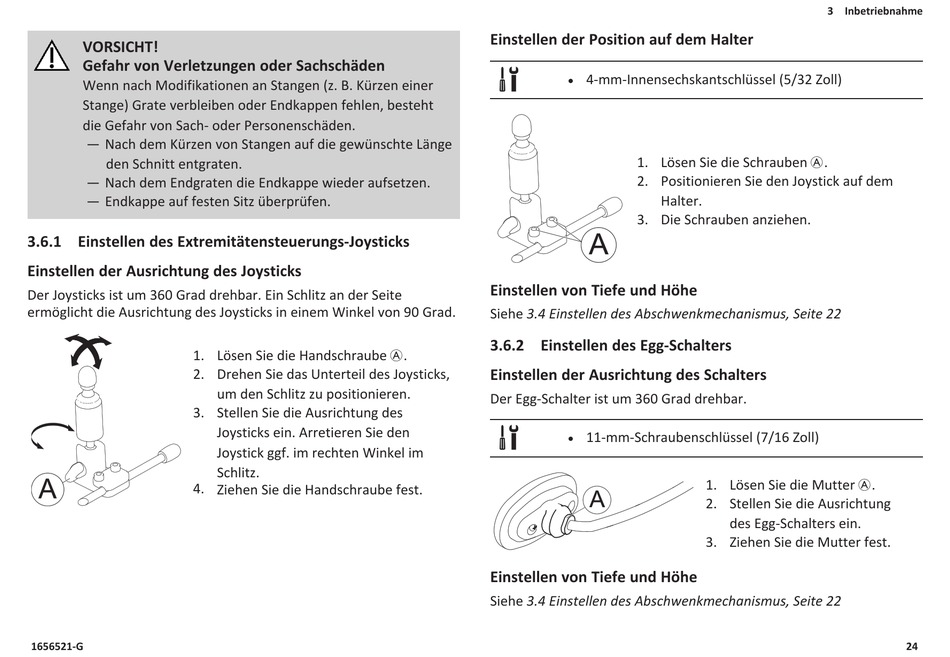

Invacare Modulite Gebrauchsanweisung Seite 24

VORSICHT!
Gefahr von Verletzungen oder Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer
Stange) Grate verbleiben oder Endkappen fehlen, besteht
die Gefahr von Sach- oder Personenschäden.
— Nach dem Kürzen von Stangen auf die gewünschte Länge
den Schnitt entgraten.
— Nach dem Endgraten die Endkappe wieder aufsetzen.
— Endkappe auf festen Sitz überprüfen.
3.6.1 Einstellen des Extremitätensteuerungs-Joysticks
Einstellen der Ausrichtung des Joysticks
Der Joysticks ist um 360 Grad drehbar. Ein Schlitz an der Seite
ermöglicht die Ausrichtung des Joysticks in einem Winkel von 90 Grad.
1. Lösen Sie die Handschraube A.
2. Drehen Sie das Unterteil des Joysticks,
3. Stellen Sie die Ausrichtung des
4. Ziehen Sie die Handschraube fest.
1656521-G
um den Schlitz zu positionieren.
Joysticks ein. Arretieren Sie den
Joystick ggf. im rechten Winkel im
Schlitz.
Einstellen der Position auf dem Halter
4-mm-Innensechskantschlüssel (5/32 Zoll)
l
1. Lösen Sie die Schrauben A.
2. Positionieren Sie den Joystick auf dem
Halter.
3. Die Schrauben anziehen.
Einstellen von Tiefe und Höhe
Siehe 3.4 Einstellen des Abschwenkmechanismus, Seite 22
3.6.2 Einstellen des Egg-Schalters
Einstellen der Ausrichtung des Schalters
Der Egg-Schalter ist um 360 Grad drehbar.
11-mm-Schraubenschlüssel (7/16 Zoll)
l
Einstellen von Tiefe und Höhe
Siehe 3.4 Einstellen des Abschwenkmechanismus, Seite 22
3 Inbetriebnahme
1. Lösen Sie die Mutter A.
2. Stellen Sie die Ausrichtung
des Egg-Schalters ein.
3. Ziehen Sie die Mutter fest.
24
