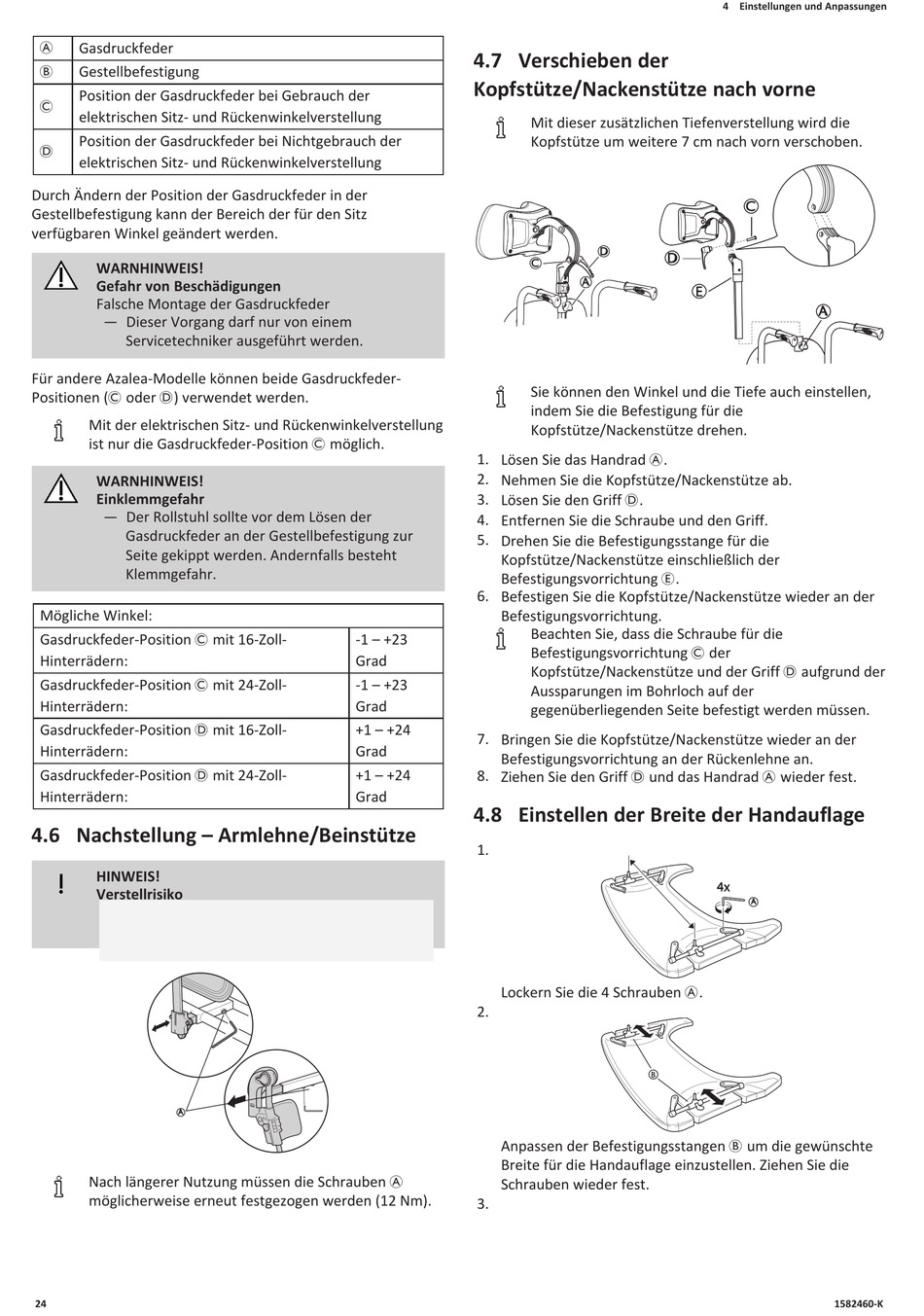

Gasdruckfeder
A
Gestellbefestigung
B
Position der Gasdruckfeder bei Gebrauch der
C
elektrischen Sitz- und Rückenwinkelverstellung
Position der Gasdruckfeder bei Nichtgebrauch der
D
elektrischen Sitz- und Rückenwinkelverstellung
Durch Ändern der Position der Gasdruckfeder in der
Gestellbefestigung kann der Bereich der für den Sitz
verfügbaren Winkel geändert werden.
WARNHINWEIS!
Gefahr von Beschädigungen
Falsche Montage der Gasdruckfeder
— Dieser Vorgang darf nur von einem
Servicetechniker ausgeführt werden.
Für andere Azalea-Modelle können beide Gasdruckfeder-
Positionen (C oder D) verwendet werden.
Mit der elektrischen Sitz- und Rückenwinkelverstellung
ist nur die Gasdruckfeder-Position C möglich.
WARNHINWEIS!
Einklemmgefahr
— Der Rollstuhl sollte vor dem Lösen der
Gasdruckfeder an der Gestellbefestigung zur
Seite gekippt werden. Andernfalls besteht
Klemmgefahr.
Mögliche Winkel:
Gasdruckfeder-Position C mit 16-Zoll-
Hinterrädern:
Gasdruckfeder-Position C mit 24-Zoll-
Hinterrädern:
Gasdruckfeder-Position D mit 16-Zoll-
Hinterrädern:
Gasdruckfeder-Position D mit 24-Zoll-
Hinterrädern:
4.6 Nachstellung – Armlehne/Beinstütze
HINWEIS!
Verstellrisiko
— Während des Festziehens der Schraube darf die
Armlehne/Beinstütze nicht belastet werden.
A
Nach längerer Nutzung müssen die Schrauben A
möglicherweise erneut festgezogen werden (12 Nm).
24
4.7 Verschieben der
Kopfstütze/Nackenstütze nach vorne
1. Lösen Sie das Handrad A.
2. Nehmen Sie die Kopfstütze/Nackenstütze ab.
3. Lösen Sie den Griff D.
4. Entfernen Sie die Schraube und den Griff.
5. Drehen Sie die Befestigungsstange für die
Kopfstütze/Nackenstütze einschließlich der
Befestigungsvorrichtung E.
6. Befestigen Sie die Kopfstütze/Nackenstütze wieder an der
Befestigungsvorrichtung.
-1 – +23
Grad
-1 – +23
Grad
+1 – +24
7. Bringen Sie die Kopfstütze/Nackenstütze wieder an der
Grad
Befestigungsvorrichtung an der Rückenlehne an.
+1 – +24
8. Ziehen Sie den Griff D und das Handrad A wieder fest.
Grad
4.8 Einstellen der Breite der Handauflage
1.
Lockern Sie die 4 Schrauben A.
2.
Anpassen der Befestigungsstangen B um die gewünschte
Breite für die Handauflage einzustellen. Ziehen Sie die
Schrauben wieder fest.
3.
Mit dieser zusätzlichen Tiefenverstellung wird die
Kopfstütze um weitere 7 cm nach vorn verschoben.
D
D
C
A
E
Sie können den Winkel und die Tiefe auch einstellen,
indem Sie die Befestigung für die
Kopfstütze/Nackenstütze drehen.
Beachten Sie, dass die Schraube für die
Befestigungsvorrichtung C der
Kopfstütze/Nackenstütze und der Griff D aufgrund der
Aussparungen im Bohrloch auf der
gegenüberliegenden Seite befestigt werden müssen.
B
4 Einstellungen und Anpassungen
C
A
4x
A
