Einstellen Der Länge Der Beinstütze; Einstellen Der Wadenplatten - Invacare Modulite Gebrauchsanweisung

Modulite

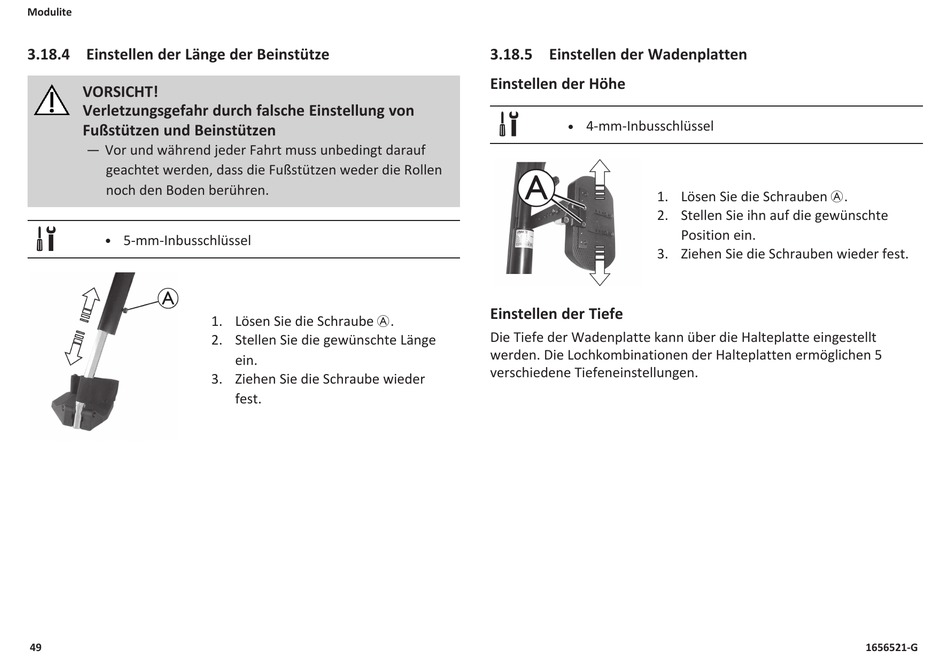

3.18.4 Einstellen der Länge der Beinstütze
VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußstützen und Beinstützen
— Vor und während jeder Fahrt muss unbedingt darauf
geachtet werden, dass die Fußstützen weder die Rollen
noch den Boden berühren.
5-mm-Inbusschlüssel
l
A
49
1. Lösen Sie die Schraube A.
2. Stellen Sie die gewünschte Länge
ein.
3. Ziehen Sie die Schraube wieder
fest.
3.18.5 Einstellen der Wadenplatten
Einstellen der Höhe
4-mm-Inbusschlüssel
l
A
1. Lösen Sie die Schrauben A.
2. Stellen Sie ihn auf die gewünschte
3. Ziehen Sie die Schrauben wieder fest.
Einstellen der Tiefe
Die Tiefe der Wadenplatte kann über die Halteplatte eingestellt
werden. Die Lochkombinationen der Halteplatten ermöglichen 5
verschiedene Tiefeneinstellungen.
Position ein.
1656521-G
