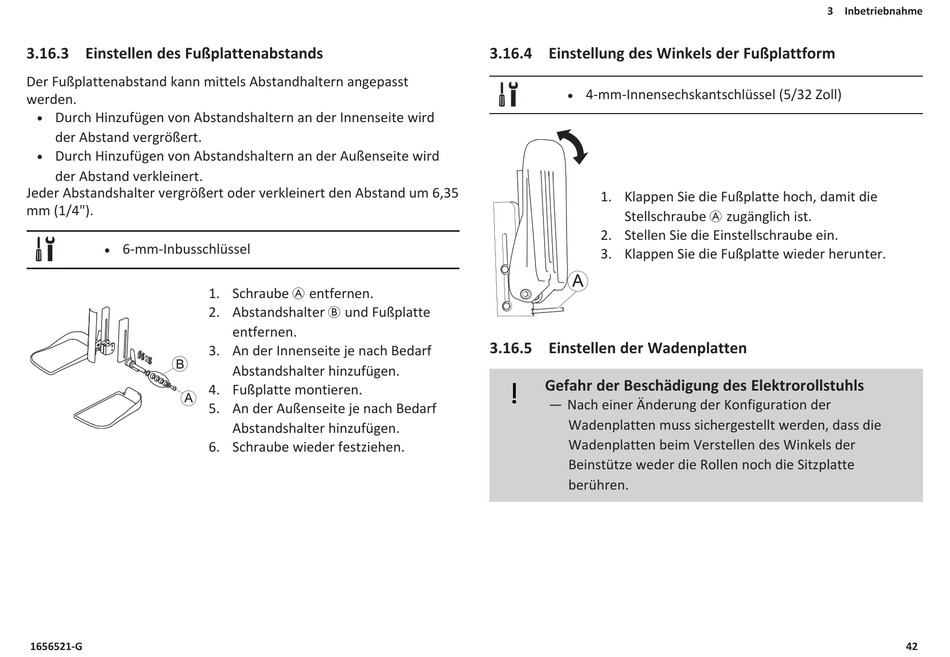

3.16.3 Einstellen des Fußplattenabstands
Der Fußplattenabstand kann mittels Abstandhaltern angepasst
werden.
Durch Hinzufügen von Abstandshaltern an der Innenseite wird
l
der Abstand vergrößert.
Durch Hinzufügen von Abstandshaltern an der Außenseite wird
l
der Abstand verkleinert.
Jeder Abstandshalter vergrößert oder verkleinert den Abstand um 6,35
mm (1/4").
6-mm-Inbusschlüssel
l
1. Schraube A entfernen.
2. Abstandshalter B und Fußplatte
3. An der Innenseite je nach Bedarf
4. Fußplatte montieren.
5. An der Außenseite je nach Bedarf
6. Schraube wieder festziehen.
1656521-G
entfernen.
Abstandshalter hinzufügen.
Abstandshalter hinzufügen.
3.16.4 Einstellung des Winkels der Fußplattform
4-mm-Innensechskantschlüssel (5/32 Zoll)
l
1. Klappen Sie die Fußplatte hoch, damit die
Stellschraube A zugänglich ist.
2. Stellen Sie die Einstellschraube ein.
3. Klappen Sie die Fußplatte wieder herunter.
3.16.5 Einstellen der Wadenplatten
Gefahr der Beschädigung des Elektrorollstuhls
— Nach einer Änderung der Konfiguration der
Wadenplatten muss sichergestellt werden, dass die
Wadenplatten beim Verstellen des Winkels der
Beinstütze weder die Rollen noch die Sitzplatte
berühren.
