Invacare Modulite Gebrauchsanweisung Seite 28

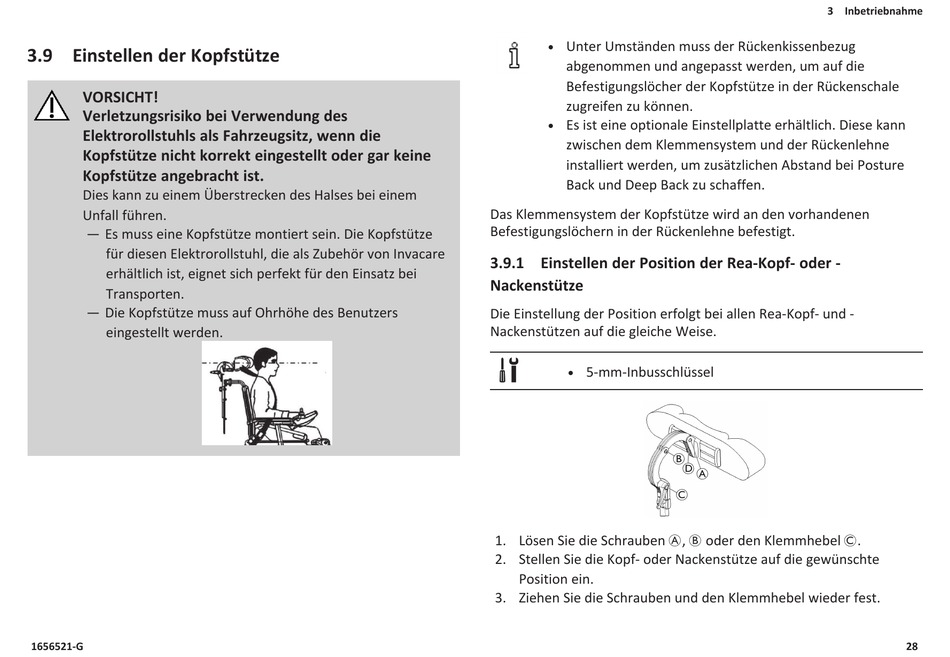

3.9 Einstellen der Kopfstütze
VORSICHT!
Verletzungsrisiko bei Verwendung des
Elektrorollstuhls als Fahrzeugsitz, wenn die
Kopfstütze nicht korrekt eingestellt oder gar keine
Kopfstütze angebracht ist.
Dies kann zu einem Überstrecken des Halses bei einem
Unfall führen.
— Es muss eine Kopfstütze montiert sein. Die Kopfstütze
für diesen Elektrorollstuhl, die als Zubehör von Invacare
erhältlich ist, eignet sich perfekt für den Einsatz bei
Transporten.
— Die Kopfstütze muss auf Ohrhöhe des Benutzers
eingestellt werden.
1656521-G
Unter Umständen muss der Rückenkissenbezug
l
abgenommen und angepasst werden, um auf die
Befestigungslöcher der Kopfstütze in der Rückenschale
zugreifen zu können.
Es ist eine optionale Einstellplatte erhältlich. Diese kann
l
zwischen dem Klemmensystem und der Rückenlehne
installiert werden, um zusätzlichen Abstand bei Posture
Back und Deep Back zu schaffen.
Das Klemmensystem der Kopfstütze wird an den vorhandenen
Befestigungslöchern in der Rückenlehne befestigt.
3.9.1 Einstellen der Position der Rea-Kopf- oder -
Nackenstütze
Die Einstellung der Position erfolgt bei allen Rea-Kopf- und -
Nackenstützen auf die gleiche Weise.
5-mm-Inbusschlüssel
l
1. Lösen Sie die Schrauben A, B oder den Klemmhebel C.
2. Stellen Sie die Kopf- oder Nackenstütze auf die gewünschte
Position ein.
3. Ziehen Sie die Schrauben und den Klemmhebel wieder fest.
3 Inbetriebnahme
B
D
A
C
28
