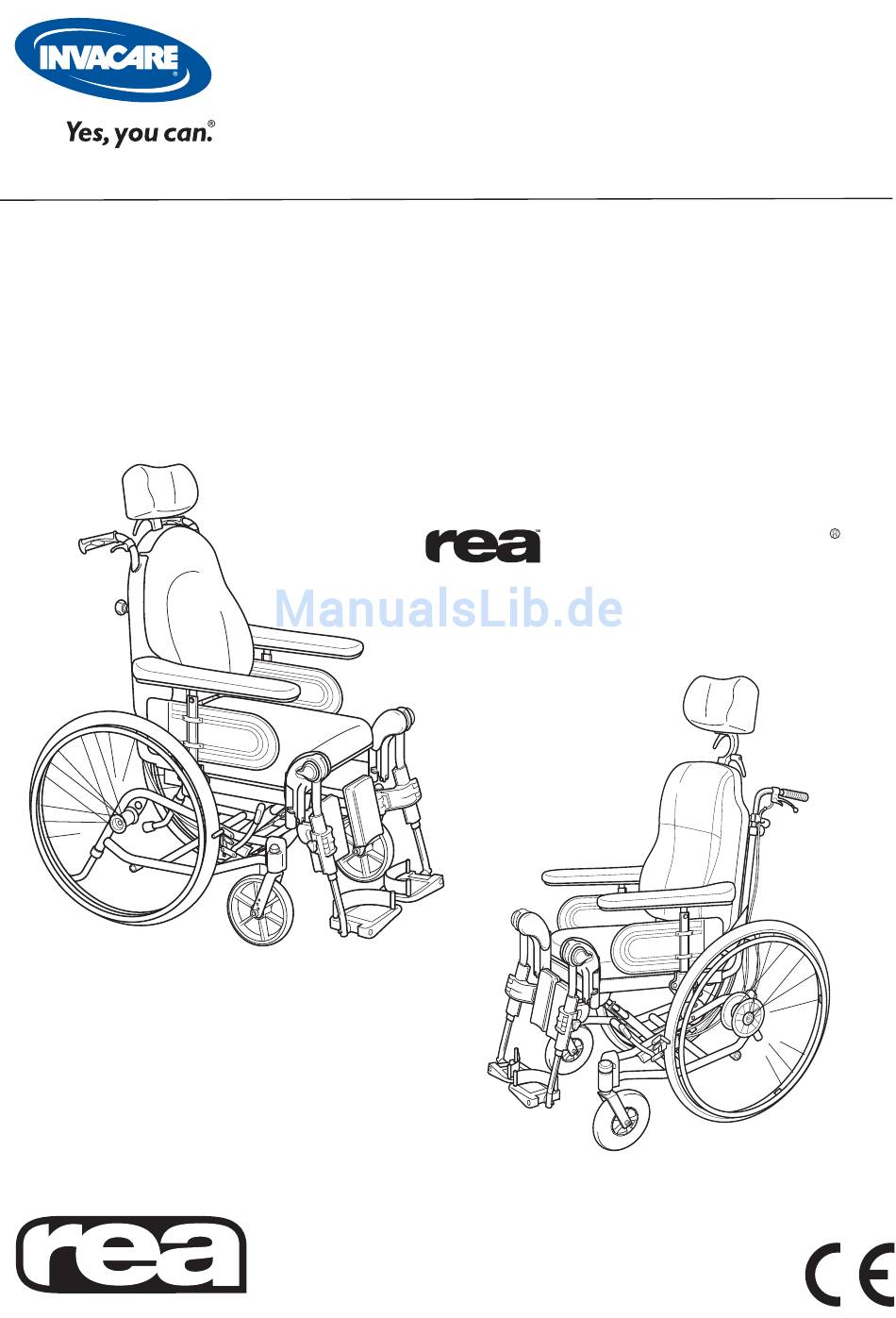

- Seite 1 Benutzerhandbuch Deutsch Clematis...
-
Seite 2: Inhaltsverzeichnis
Inhalt Die Teile des Rollstuhls Produktbeschreibung Standardausführung Rahmenfarbe, Farbe der Polsterung, Zubehör Technische Daten Montage Einstellungen Beinstützen Fußplatte, Wadenpolster Armlehnen Winkeleinstellung von Sitz und Rückenlehne durch Begleitperson Höhenverstellbare Schiebebügelgriffe Höhenverstellbare Rückenlehne Ankipphilfe, Kippsicherung Bremse Trommelbremse für Begleitperson Sitztiefenverstellung Gleichgewicht und stabilität Zubehör Pelotten Abduktionskeil... -
Seite 3: Produktbeschreibung

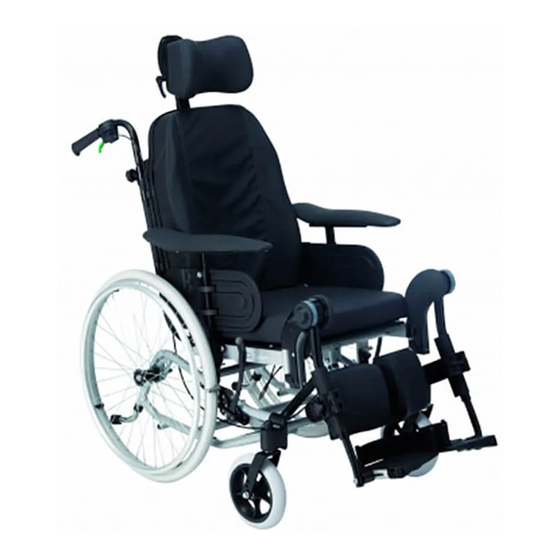

Produktbeschreibung ™ CLEMATIS® Der Rea™ Clematis® ist ein von einer Begleitperson bedienbarer Rollstuhl mit einer winkelverstellbaren Sitzeinheit. Der Rückenwinkel kann unab- hängig von der Sitzeinheit verstellt werden. Die Auslösemechanismen für die Sitz- und Rückenverstellung befinden sich an den Schiebegriffen. Der Rea™... -
Seite 4: Tägliche Kontrollen
Bitte beachten! Bitte lesen Sie sorgfältig das Kapitel ‚Standardbenutzung’ durch. Hier finden Sie eine Anzahl von Punkten, die Ihre persönliche Sicherheit betreffen. INVACARE® haftet nur für Produktveränderungen, die von uns durchgeführt wurden. Wir behalten uns das Recht für eventuelle Ände- rungen an Ausrüstung und Spezifikationen ohne vorherige... -
Seite 5: Anheben Des Rollstuhls
• Immer die Bremsen anziehen, wenn der Anwen- Bitte lesen Sie die Sicherheitshinweise sorgfältig durch! der sich in den Rollstuhl setzen oder ihn verlassen INVACARE® trägt die Verantwortung nur für solche will. Veränderungen am Produkt, die von autorisiertem • Stellen Sie sich niemals auf die Fußplatten, da der Fachpersonal durchgeführt worden sind (Personen,... -
Seite 6: Standardausführung
Standardausführung Sitzbreite 39 cm, 44 cm, 49 cm Sitztiefe 45 cm Rückenlehnenhöhe 55 cm Polster- und Rahmenfarben Farbe der Polsterung Dartex grau Rahmenfarbe Perlgrau Zubehör Der Rea™ Clematis® besitzt umfangreiches Zubehör. Einige Zubehörteile sind nicht in allen Ländern erhältlich. Lenkräder 150 mm, 200 mm pannensicher Hinterräder 12", 22", 24"... -
Seite 7: Technische Daten
Technische Daten – Rea ™ Clematis® 39 / 44 / 49 cm 42-48 cm 40-45 cm *1 61-67 cm *1,2 23–34 cm *1 (Sitzbreite) + 2 cm mit Armlehnenver- breiterung 40–52 cm -1°– +19° Sitzbreite + 21 cm 102–123 cm *2 112-148 cm -1°–+30°... -
Seite 8: Montage
Montage Nach Erhalt Ihres Rollstuhls muss die Rückenlehne befestigt und die Nackenstütze, die Armlehnen und die Beinstützen am Stuhl angebracht werden. Für die Montage wird kein Werkzeug benötigt. 1a. Befestigen und Sichern der Rückenlehne Bringen Sie die Rückenlehne in eine aufrechte Position. - Seite 9 3a. Beinstützen Die Beinstützen anbringen indem das Rohr am oberen Teil der Beinstütze in das Rohr am Roll- stuhl eingeschoben und nach unten gedrückt wird. Die Beinstützen müssen beim Einsetzen nach außen zeigen. 3b. Die Beinstützen nach innen drehen und verriegeln. Die Beinstützen werden automatisch verriegelt, so dass keine Gefahr besteht, dass sie sich vom Rollstuhl lösen.
-
Seite 10: Beinstützen
Einstellungen BEINSTÜTZE Die winkelverstellbaren Beinstützen stützen die Beine und reduzieren Druck. Die Beinstützen können für band- agierte Beine eingesetzt werden, jedoch nicht, wenn die Beine eingegipst sind. Die Beinstützen müssen immer mit Wadenpolstern, Fußplatten und Fersenbänder ausgestat- tet sein. Es ist wichtig, die Höhe und den Winkel der Beinstützen einzustellen, um eine optimale Sitzposition zu erreichen. -
Seite 11: Armlehnen
ARMLEHNE 1. Einstellen der Armlehnenhöhe Lösen Sie die Schraube (A) mit einem Inbus- schlüssel und verstellen Sie die Armlehne in die gewünschte Höhe. Ziehen Sie die Schraube wieder fest. Stellen Sie die Armlehne nicht zu niedrig ein, da es ansonsten bei geneigter Sitzfläche zu Proble- men kommen kann. -
Seite 12: Höhenverstellbare Schiebebügelgriffe
HÖHENVERSTELLBARE SCHIEBEBÜGELGRIFFE Lösen Sie die Feststellschrauben (B), um die Höhe der Schiebebügelgriffe (150 mm) anzupassen. Verstellen Sie die Schiebebügelgriffe in die gewünschte Position und ziehen danach die Feststellschrauben (B) wieder fest. Stellen Sie nach dem Verstellen der Schiebebügelgriffe stets sicher, dass die Feststellschrauben wieder sorg- fältig fest gezogen sind. -
Seite 13: Bremse
KIPPSICHERUNG / ANKIPPHILFE 1. Die Kippsicherung / Ankipphilfe ist in sechs ver- schiedene Höhen verstellbar. Drücken Sie den Federknopf (A) und schieben oder ziehen Sie die Kippsicherung / Ankipphilfe in die gewünschte Position. Achtung! Achten Sie darauf, dass beide Kippsicherungen / Ankipphilfen die gleiche Länge haben und der Federknopf jeweils ein- gerastet ist. -
Seite 14: Trommelbremse Für Begleitperson
TROMMELBREMSE FÜR BEGLEITPERSON 1. Beim Fahren bremsen: Ziehen Sie beide Bremsgriffe hoch. Die Bremse zieht an. 2. Bremsen feststellen: Ziehen Sie die Bremsgriffe hoch und schieben Sie den Feststeller (A) nach oben. 3. Lösen der Bremsen: Drücken Sie den Bremshebel nach unten. -
Seite 15: Gleichgewicht Und Stabilität
GLEICHGEWICHT UND STABILITÄT Nachdem der Rollstuhl angepasst wurde, prüfen Sie die Kippsicherheit mit dem Nutzer im Stuhl. Verstel- Jede Befestigung hat zwei Positionen: len Sie dazu den Rückenlehnenwinkel in die maximale II = leicht zu fahrender Rollstuhl, weniger stabil rückwärtige Lage. Prüfen Sie nun die Kipptendenz. III =stabiler Rollstuhl, weniger leicht zu fahren Passen Sie den Schwerpunkt des Stuhls und/oder der Kippsicherung an, um sicher zu stellen, dass der Stuhl... -
Seite 16: Pelotten
Zubehör SEITENPELOTTEN, ERGOMATIS Anpassen der Seitenpelotten Die Seitenpelotten können in der Höhe, der Tiefe und seitwärts verstellt werden. 1. Entfernen Sie von beiden Seiten des Rückenteils die Kunststoffabdeckungen, die den Schlitz (A) und die Löcher (B) abdecken. 2. Stecken Sie den Halter der Pelotte in den Schlitz (A) und sichern Sie ihn, indem Sie den Feststell- hebel in das Loch (B) stecken und anziehen. - Seite 17 SEITENPELOTTE, LAGUNA Einstellung der Seitenpelotte Die Seitenpelotte kann höhen-, seiten- und tiefen- verstellt werden. 1. Höheneinstellung; die Innensechskantschraube (A) lösen und gleichzeitig die Befestigungsanordnung (B) nach oben oder unten verschieben. Ansch- ließend die Schraube (A) wieder anziehen. Werkzeug: 5 mm Imbusschlüssel 2.
-
Seite 18: Abduktionskeil
ABDUKTIONSKEIL Der Abduktionskeil besteht aus einer Aufnahme und einem höhen- und tiefenverstellbaren Kissen. Bringen Sie die Aufnahme in der Mitte des Frontrahmens an und sichern Sie diese durch Anziehen der Schraube. Schieben Sie das Kissen auf die Befestigung. Mit dem Drehknopf (B) wird die Höhe und mit der Innensechs- kant-Schraube (C) wird die Tiefe eingestellt. -
Seite 19: Transport
Transport Der Rea™ Clematis® kann einfach transportiert werden. Nehmen Sie die Arm- und Beinstützen ab, falten den Rollstuhl und nehmen dann die Räder (sofern diese mit den Schnellverschlüssen befestigt sind) ab. Der Rollstuhl passt nun in den Kofferraum der meisten PKW. Der Rea™... - Seite 20 CLEMATIS ERGOMATIS 5. Rückenlehne Entfernen Sie den Stift (D) und falten Sie die Rück- enlehne nach vorn. 6. Ziehen Sie den Stift (G) aus der Halterung des unteren Kolbens falls die Stuhlhöhe noch weiter abgesenkt werden soll. Achten Sie darauf, dass Ihre Finger nicht zwischen Sitz und Rahmen eingeklemmt wer- den.
- Seite 21 CLEMATIS LAGUNA 5. Rückenlehne Die Rückenlehne nach vorne falten, indem der Stift (D) entfernt wird. 6. Ggf. die Rückenlehne auch von den Schiebegriffen lösen. Die Drehknöpfe (E) drehen und nach innen zur Mitte der Rückenlehne drücken.Dann können die Rückenlehnenhaken von ihren Führungsstiften (F) entfernt werden Vorsicht bei der Montage, dass die Haken und Drehknöpfe richtig angebracht sind.
-
Seite 22: Sicherheitshinweise Und Antriebstechnik
Sicherheitshinweise und Antriebstechnik Wir empfehlen Ihnen, den Rollstuhl von einer qualifizierten Person überprüfen zu lassen, nachdem der Rollstuhl Ihrer Körpergröße und Ihren Bedürfnissen entsprechend angepasst wurde. Lassen Sie sich zeigen, wie Sie am besten mit Ihrem Rollstuhl umgehen. Beginnen Sie damit, erst vorsichtig zu üben, bis Sie sich mit den Möglich- keiten und Grenzen des Rollstuhls auskennen. - Seite 23 Überwinden einer Der Helfer befindet sich immer hinter dem Rollstuhl. Das ist für Bordsteinkante den Nutzer am sichersten. Die folgenden Hinweise gelten für den Helfer: Abb. 1: Stellen Sie die Ankipphilfe nach oben. Achten Sie darauf, dass sich die Füße des Rollstuhlfahrers sicher auf den Fußstützen befinden und nicht abrutschen können.
-
Seite 24: Garantie
7,0 bar 90 psi Technischer Kundendienst • Es dürfen nur Originalteile oder solche, die von INVACARE genehmigt wurden und den Vorgaben entsprechen, verwendet werden. • Der technische Kundendienst muss von einem autorisierten Rollstuhltechniker oder von der INVACARE Kundendienstabteilung (Adresse und Telefonnummer finden Sie auf der Rückseite dieses Handbuchs) durchgeführt werden. -
Seite 25: Entsorgung
Reifen und Schläuche bestehen aus Gummi und können wie oben erwähnt entsorgt werden. Verpackung Alle Invacare Rea AB Verpackungen wurden entwickelt, um die Produkte zu schützen und überflüssigen Abfall zu vermeiden. Alle Kartonagen sind wieder verwertbar. Bitte kontaktieren Sie Ihre örtliche Recycling-Behörde, um genauere Informationen zu erhalten, wie Sie mit den oben erwähnten Materialien verfahren. -
