Modulite

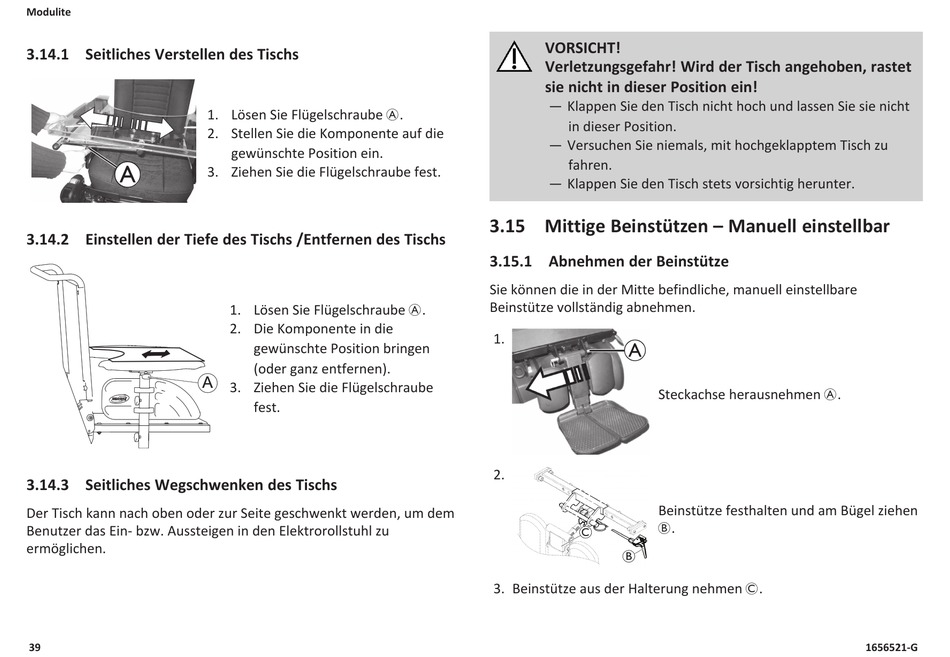

3.14.1 Seitliches Verstellen des Tischs
1. Lösen Sie Flügelschraube A.
2. Stellen Sie die Komponente auf die
A
3. Ziehen Sie die Flügelschraube fest.
3.14.2 Einstellen der Tiefe des Tischs /Entfernen des Tischs
3.14.3 Seitliches Wegschwenken des Tischs
Der Tisch kann nach oben oder zur Seite geschwenkt werden, um dem
Benutzer das Ein- bzw. Aussteigen in den Elektrorollstuhl zu
ermöglichen.
39
gewünschte Position ein.
1. Lösen Sie Flügelschraube A.
2. Die Komponente in die
gewünschte Position bringen
(oder ganz entfernen).
3. Ziehen Sie die Flügelschraube
fest.
VORSICHT!
Verletzungsgefahr! Wird der Tisch angehoben, rastet
sie nicht in dieser Position ein!
— Klappen Sie den Tisch nicht hoch und lassen Sie sie nicht
in dieser Position.
— Versuchen Sie niemals, mit hochgeklapptem Tisch zu
fahren.
— Klappen Sie den Tisch stets vorsichtig herunter.
3.15 Mittige Beinstützen – Manuell einstellbar
3.15.1 Abnehmen der Beinstütze
Sie können die in der Mitte befindliche, manuell einstellbare
Beinstütze vollständig abnehmen.
1.
A
Steckachse herausnehmen A.
2.
Beinstütze festhalten und am Bügel ziehen
B.
C
B
3. Beinstütze aus der Halterung nehmen C.
1656521-G
