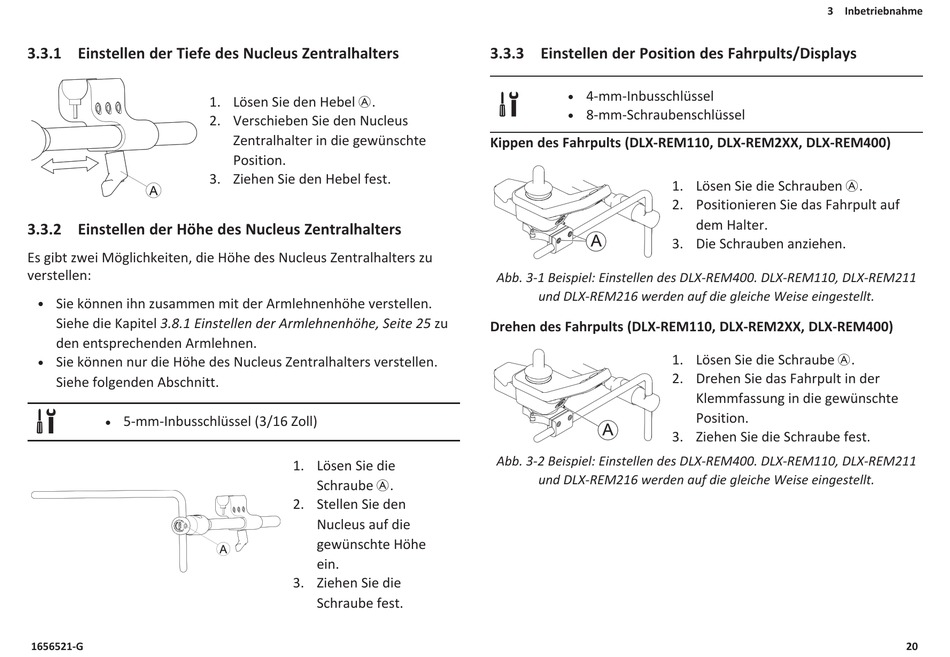

Invacare Modulite Gebrauchsanweisung Seite 20

3.3.1 Einstellen der Tiefe des Nucleus Zentralhalters
1. Lösen Sie den Hebel A.
2. Verschieben Sie den Nucleus
3. Ziehen Sie den Hebel fest.
3.3.2 Einstellen der Höhe des Nucleus Zentralhalters
Es gibt zwei Möglichkeiten, die Höhe des Nucleus Zentralhalters zu
verstellen:
Sie können ihn zusammen mit der Armlehnenhöhe verstellen.
l
Siehe die Kapitel 3.8.1 Einstellen der Armlehnenhöhe, Seite 25 zu
den entsprechenden Armlehnen.
Sie können nur die Höhe des Nucleus Zentralhalters verstellen.
l
Siehe folgenden Abschnitt.
5-mm-Inbusschlüssel (3/16 Zoll)
l
1656521-G
Zentralhalter in die gewünschte
Position.
1. Lösen Sie die
Schraube A.
2. Stellen Sie den
Nucleus auf die
gewünschte Höhe
ein.
3. Ziehen Sie die
Schraube fest.
3.3.3 Einstellen der Position des Fahrpults/Displays
4-mm-Inbusschlüssel
l
8-mm-Schraubenschlüssel
l
Kippen des Fahrpults (DLX-REM110, DLX-REM2XX, DLX-REM400)
1. Lösen Sie die Schrauben A.
2. Positionieren Sie das Fahrpult auf
3. Die Schrauben anziehen.
Abb. 3-1 Beispiel: Einstellen des DLX-REM400. DLX-REM110, DLX-REM211
und DLX-REM216 werden auf die gleiche Weise eingestellt.
Drehen des Fahrpults (DLX-REM110, DLX-REM2XX, DLX-REM400)
1. Lösen Sie die Schraube A.
2. Drehen Sie das Fahrpult in der
3. Ziehen Sie die Schraube fest.
Abb. 3-2 Beispiel: Einstellen des DLX-REM400. DLX-REM110, DLX-REM211
und DLX-REM216 werden auf die gleiche Weise eingestellt.
3 Inbetriebnahme
dem Halter.
Klemmfassung in die gewünschte
Position.
