Ändern Des Widerstands Der Hochklappbaren/Ausklappbaren Armlehne; Einstellen Des Winkels Der Armauflage Der Hochklappbaren/Ausklappbaren Armlehne; Einstellen Der Position Der Hochklappbaren Armlehne - Invacare Modulite Gebrauchsanweisung

Modulite

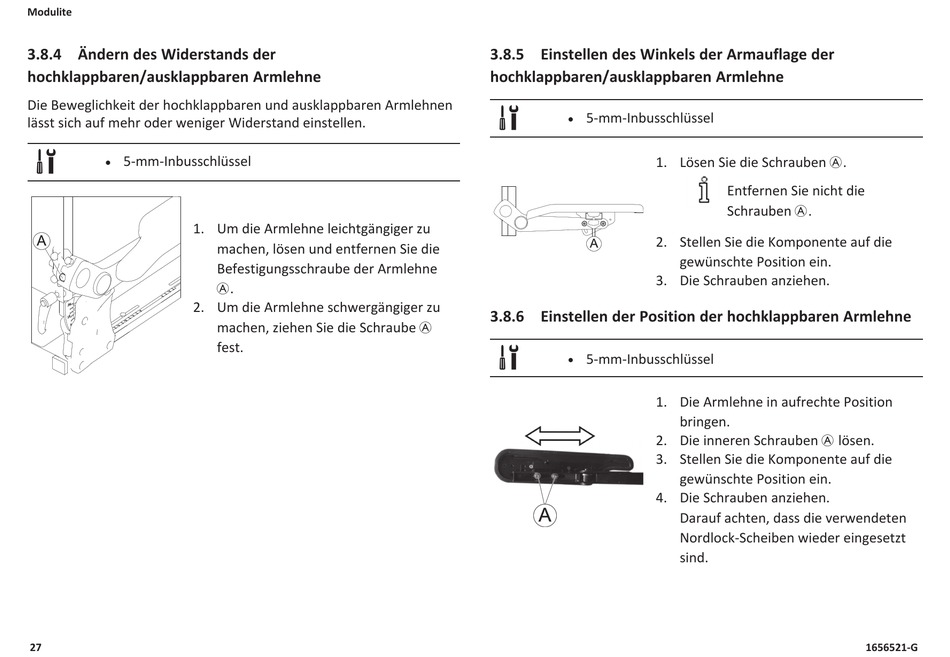

3.8.4 Ändern des Widerstands der
hochklappbaren/ausklappbaren Armlehne
Die Beweglichkeit der hochklappbaren und ausklappbaren Armlehnen
lässt sich auf mehr oder weniger Widerstand einstellen.
5-mm-Inbusschlüssel
l
1. Um die Armlehne leichtgängiger zu
2. Um die Armlehne schwergängiger zu
27
machen, lösen und entfernen Sie die
Befestigungsschraube der Armlehne
A.
machen, ziehen Sie die Schraube A
fest.
3.8.5 Einstellen des Winkels der Armauflage der
hochklappbaren/ausklappbaren Armlehne
5-mm-Inbusschlüssel
l
1. Lösen Sie die Schrauben A.
2. Stellen Sie die Komponente auf die
3. Die Schrauben anziehen.
3.8.6 Einstellen der Position der hochklappbaren Armlehne
5-mm-Inbusschlüssel
l
1. Die Armlehne in aufrechte Position
2. Die inneren Schrauben A lösen.
3. Stellen Sie die Komponente auf die
4. Die Schrauben anziehen.
Entfernen Sie nicht die
Schrauben A.
gewünschte Position ein.
bringen.
gewünschte Position ein.
Darauf achten, dass die verwendeten
Nordlock-Scheiben wieder eingesetzt
sind.
1656521-G
