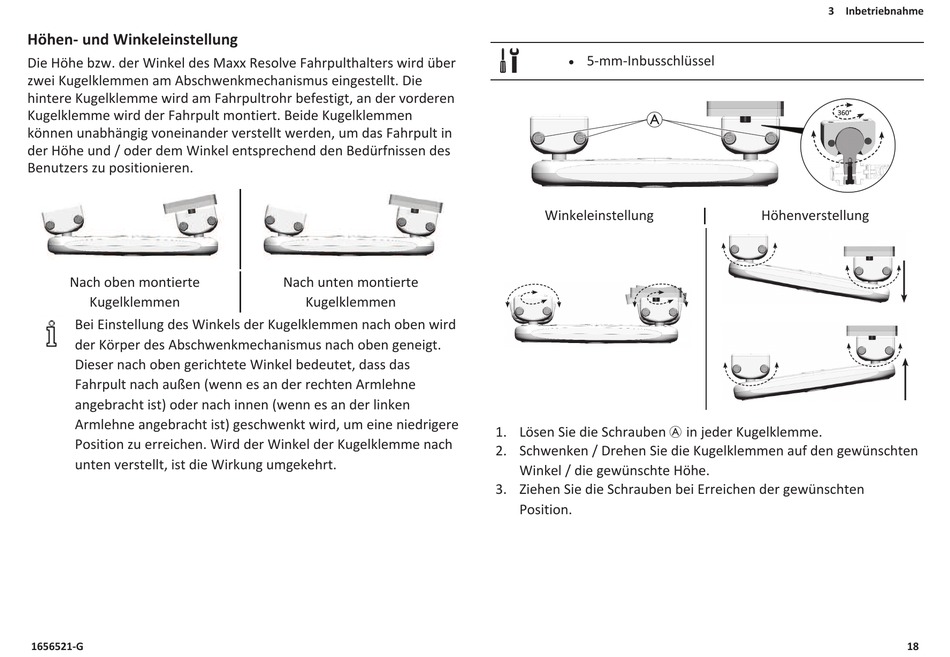

Höhen- und Winkeleinstellung
Die Höhe bzw. der Winkel des Maxx Resolve Fahrpulthalters wird über
zwei Kugelklemmen am Abschwenkmechanismus eingestellt. Die
hintere Kugelklemme wird am Fahrpultrohr befestigt, an der vorderen
Kugelklemme wird der Fahrpult montiert. Beide Kugelklemmen
können unabhängig voneinander verstellt werden, um das Fahrpult in
der Höhe und / oder dem Winkel entsprechend den Bedürfnissen des
Benutzers zu positionieren.
Nach oben montierte
Kugelklemmen
Bei Einstellung des Winkels der Kugelklemmen nach oben wird
der Körper des Abschwenkmechanismus nach oben geneigt.
Dieser nach oben gerichtete Winkel bedeutet, dass das
Fahrpult nach außen (wenn es an der rechten Armlehne
angebracht ist) oder nach innen (wenn es an der linken
Armlehne angebracht ist) geschwenkt wird, um eine niedrigere
Position zu erreichen. Wird der Winkel der Kugelklemme nach
unten verstellt, ist die Wirkung umgekehrt.
1656521-G
Nach unten montierte
Kugelklemmen
5-mm-Inbusschlüssel
l
A
Winkeleinstellung
1. Lösen Sie die Schrauben A in jeder Kugelklemme.
2. Schwenken / Drehen Sie die Kugelklemmen auf den gewünschten
Winkel / die gewünschte Höhe.
3. Ziehen Sie die Schrauben bei Erreichen der gewünschten
Position.
3 Inbetriebnahme
360°
Höhenverstellung
