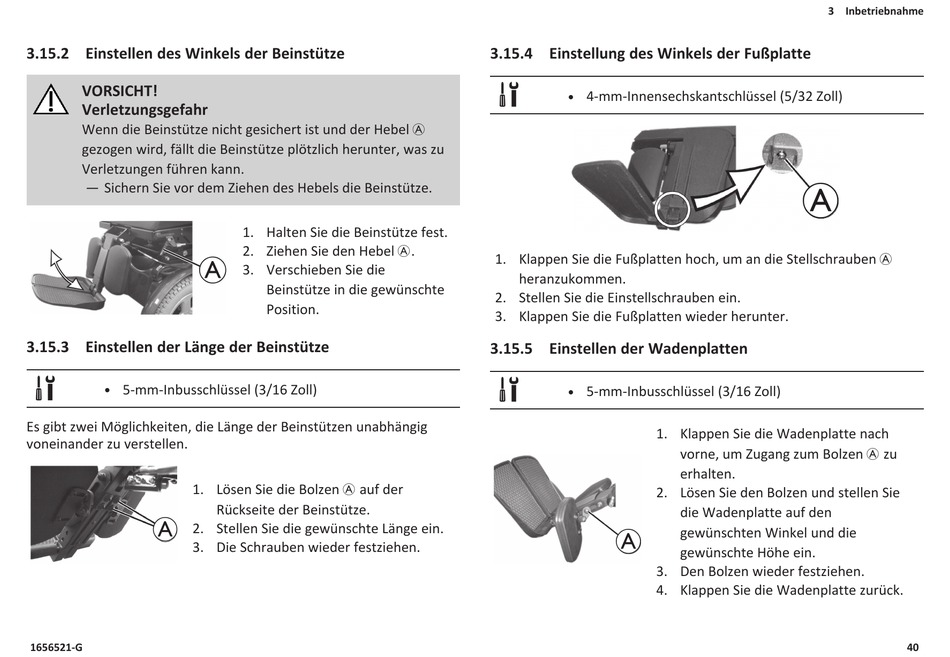

Invacare Modulite Gebrauchsanweisung Seite 40

3.15.2 Einstellen des Winkels der Beinstütze
VORSICHT!
Verletzungsgefahr
Wenn die Beinstütze nicht gesichert ist und der Hebel A
gezogen wird, fällt die Beinstütze plötzlich herunter, was zu
Verletzungen führen kann.
— Sichern Sie vor dem Ziehen des Hebels die Beinstütze.
A
3.15.3 Einstellen der Länge der Beinstütze
5-mm-Inbusschlüssel (3/16 Zoll)
l
Es gibt zwei Möglichkeiten, die Länge der Beinstützen unabhängig
voneinander zu verstellen.
1. Lösen Sie die Bolzen A auf der
A
2. Stellen Sie die gewünschte Länge ein.
3. Die Schrauben wieder festziehen.
1656521-G
1. Halten Sie die Beinstütze fest.
2. Ziehen Sie den Hebel A.
3. Verschieben Sie die
Beinstütze in die gewünschte
Position.
Rückseite der Beinstütze.
3.15.4 Einstellung des Winkels der Fußplatte
4-mm-Innensechskantschlüssel (5/32 Zoll)
l
1. Klappen Sie die Fußplatten hoch, um an die Stellschrauben A
heranzukommen.
2. Stellen Sie die Einstellschrauben ein.
3. Klappen Sie die Fußplatten wieder herunter.
3.15.5 Einstellen der Wadenplatten
5-mm-Inbusschlüssel (3/16 Zoll)
l
1. Klappen Sie die Wadenplatte nach
2. Lösen Sie den Bolzen und stellen Sie
A
3. Den Bolzen wieder festziehen.
4. Klappen Sie die Wadenplatte zurück.
3 Inbetriebnahme
A
vorne, um Zugang zum Bolzen A zu
erhalten.
die Wadenplatte auf den
gewünschten Winkel und die
gewünschte Höhe ein.
40
