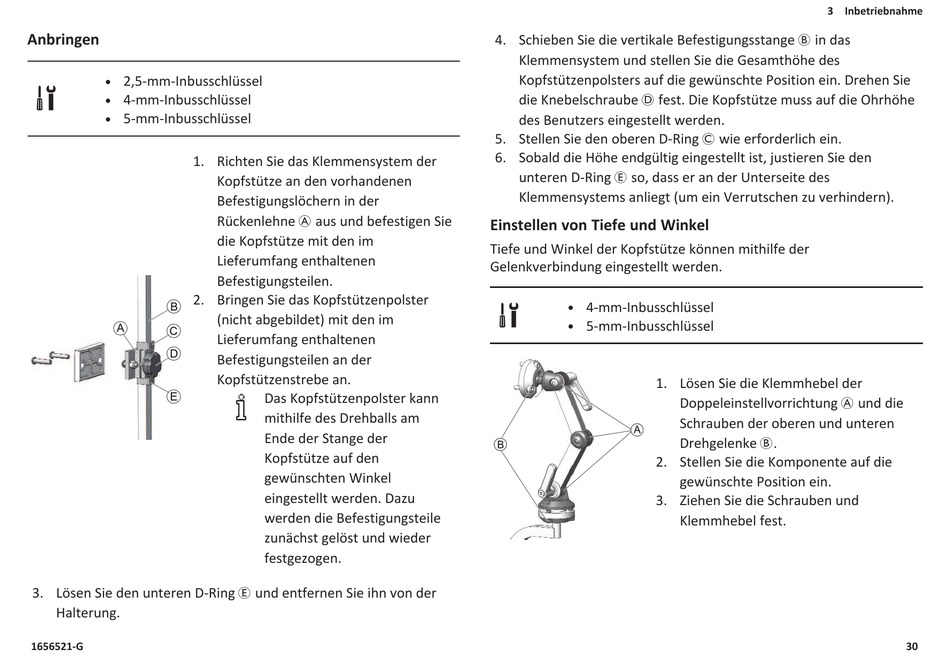

Invacare Modulite Gebrauchsanweisung Seite 30

Anbringen
2,5-mm-Inbusschlüssel
l
4-mm-Inbusschlüssel
l
5-mm-Inbusschlüssel
l
1. Richten Sie das Klemmensystem der
2. Bringen Sie das Kopfstützenpolster
3. Lösen Sie den unteren D-Ring E und entfernen Sie ihn von der
Halterung.
1656521-G
Kopfstütze an den vorhandenen
Befestigungslöchern in der
Rückenlehne A aus und befestigen Sie
die Kopfstütze mit den im
Lieferumfang enthaltenen
Befestigungsteilen.
(nicht abgebildet) mit den im
Lieferumfang enthaltenen
Befestigungsteilen an der
Kopfstützenstrebe an.
Das Kopfstützenpolster kann
mithilfe des Drehballs am
Ende der Stange der
Kopfstütze auf den
gewünschten Winkel
eingestellt werden. Dazu
werden die Befestigungsteile
zunächst gelöst und wieder
festgezogen.
4. Schieben Sie die vertikale Befestigungsstange B in das
Klemmensystem und stellen Sie die Gesamthöhe des
Kopfstützenpolsters auf die gewünschte Position ein. Drehen Sie
die Knebelschraube D fest. Die Kopfstütze muss auf die Ohrhöhe
des Benutzers eingestellt werden.
5. Stellen Sie den oberen D-Ring C wie erforderlich ein.
6. Sobald die Höhe endgültig eingestellt ist, justieren Sie den
unteren D-Ring E so, dass er an der Unterseite des
Klemmensystems anliegt (um ein Verrutschen zu verhindern).
Einstellen von Tiefe und Winkel
Tiefe und Winkel der Kopfstütze können mithilfe der
Gelenkverbindung eingestellt werden.
4-mm-Inbusschlüssel
l
5-mm-Inbusschlüssel
l
1. Lösen Sie die Klemmhebel der
2. Stellen Sie die Komponente auf die
3. Ziehen Sie die Schrauben und
3 Inbetriebnahme
Doppeleinstellvorrichtung A und die
Schrauben der oberen und unteren
Drehgelenke B.
gewünschte Position ein.
Klemmhebel fest.
