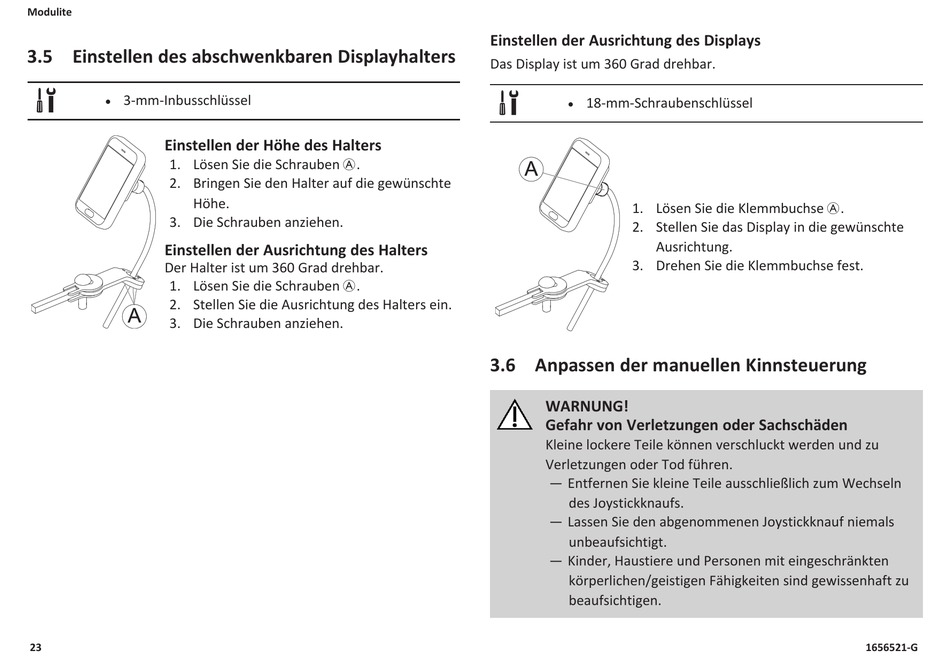

Invacare Modulite Gebrauchsanweisung Seite 23

Modulite
3.5 Einstellen des abschwenkbaren Displayhalters
3-mm-Inbusschlüssel
l
Einstellen der Höhe des Halters
1. Lösen Sie die Schrauben A.
2. Bringen Sie den Halter auf die gewünschte
Höhe.
3. Die Schrauben anziehen.
Einstellen der Ausrichtung des Halters
Der Halter ist um 360 Grad drehbar.
1. Lösen Sie die Schrauben A.
2. Stellen Sie die Ausrichtung des Halters ein.
3. Die Schrauben anziehen.
23
Einstellen der Ausrichtung des Displays
Das Display ist um 360 Grad drehbar.
18-mm-Schraubenschlüssel
l
1. Lösen Sie die Klemmbuchse A.
2. Stellen Sie das Display in die gewünschte
Ausrichtung.
3. Drehen Sie die Klemmbuchse fest.
3.6 Anpassen der manuellen Kinnsteuerung
WARNUNG!
Gefahr von Verletzungen oder Sachschäden
Kleine lockere Teile können verschluckt werden und zu
Verletzungen oder Tod führen.
— Entfernen Sie kleine Teile ausschließlich zum Wechseln
des Joystickknaufs.
— Lassen Sie den abgenommenen Joystickknauf niemals
unbeaufsichtigt.
— Kinder, Haustiere und Personen mit eingeschränkten
körperlichen/geistigen Fähigkeiten sind gewissenhaft zu
beaufsichtigen.
1656521-G
