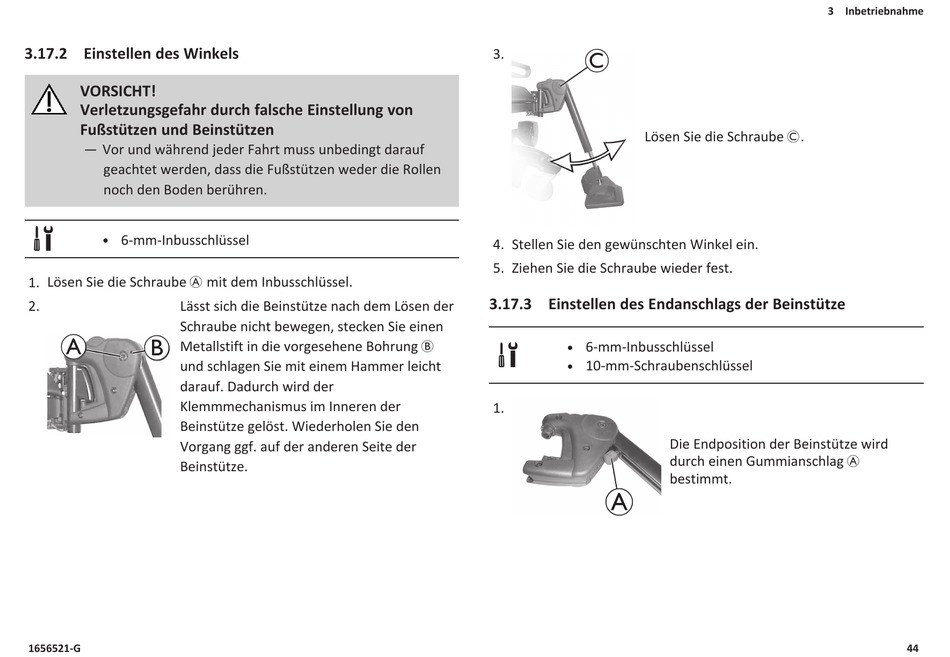

3.17.2 Einstellen des Winkels
VORSICHT!
Verletzungsgefahr durch falsche Einstellung von
Fußstützen und Beinstützen
— Vor und während jeder Fahrt muss unbedingt darauf
geachtet werden, dass die Fußstützen weder die Rollen
noch den Boden berühren.
6-mm-Inbusschlüssel
l
1. Lösen Sie die Schraube A mit dem Inbusschlüssel.
2. Lässt sich die Beinstütze nach dem Lösen der
Schraube nicht bewegen, stecken Sie einen
A
B
Metallstift in die vorgesehene Bohrung B
und schlagen Sie mit einem Hammer leicht
darauf. Dadurch wird der
Klemmmechanismus im Inneren der
Beinstütze gelöst. Wiederholen Sie den
Vorgang ggf. auf der anderen Seite der
Beinstütze.
1656521-G
3.
C
Lösen Sie die Schraube C.
4. Stellen Sie den gewünschten Winkel ein.
5. Ziehen Sie die Schraube wieder fest.
3.17.3 Einstellen des Endanschlags der Beinstütze
6-mm-Inbusschlüssel
l
10-mm-Schraubenschlüssel
l
1.
A
3 Inbetriebnahme
Die Endposition der Beinstütze wird
durch einen Gummianschlag A
bestimmt.
