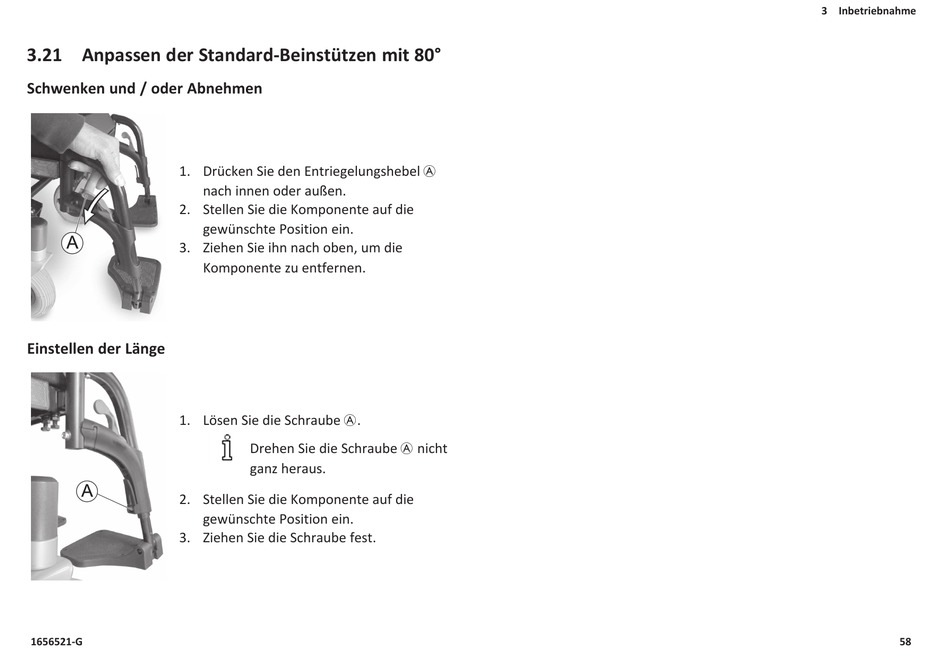

3.21 Anpassen der Standard-Beinstützen mit 80°
Schwenken und / oder Abnehmen
1. Drücken Sie den Entriegelungshebel A
nach innen oder außen.
2. Stellen Sie die Komponente auf die
gewünschte Position ein.
3. Ziehen Sie ihn nach oben, um die
Komponente zu entfernen.
Einstellen der Länge
1. Lösen Sie die Schraube A.
2. Stellen Sie die Komponente auf die
gewünschte Position ein.
3. Ziehen Sie die Schraube fest.
1656521-G
Drehen Sie die Schraube A nicht
ganz heraus.
