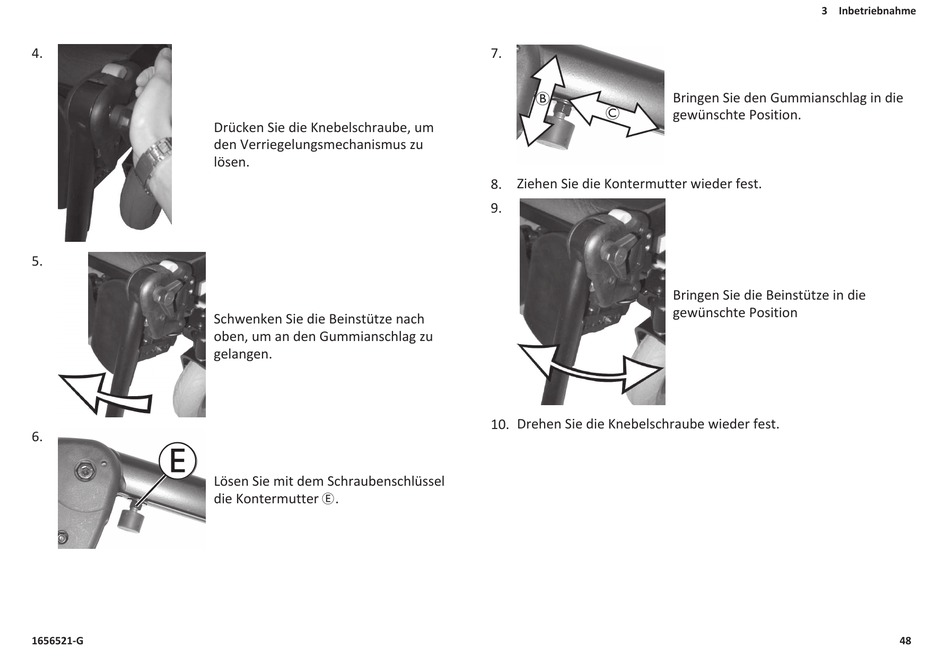

Invacare Modulite Gebrauchsanweisung Seite 48

4.
5.
6.
E
1656521-G
Drücken Sie die Knebelschraube, um
den Verriegelungsmechanismus zu
lösen.
Schwenken Sie die Beinstütze nach
oben, um an den Gummianschlag zu
gelangen.
Lösen Sie mit dem Schraubenschlüssel
die Kontermutter E.
7.
B
C
8. Ziehen Sie die Kontermutter wieder fest.
9.
10. Drehen Sie die Knebelschraube wieder fest.
3 Inbetriebnahme
Bringen Sie den Gummianschlag in die
gewünschte Position.
Bringen Sie die Beinstütze in die
gewünschte Position
48
