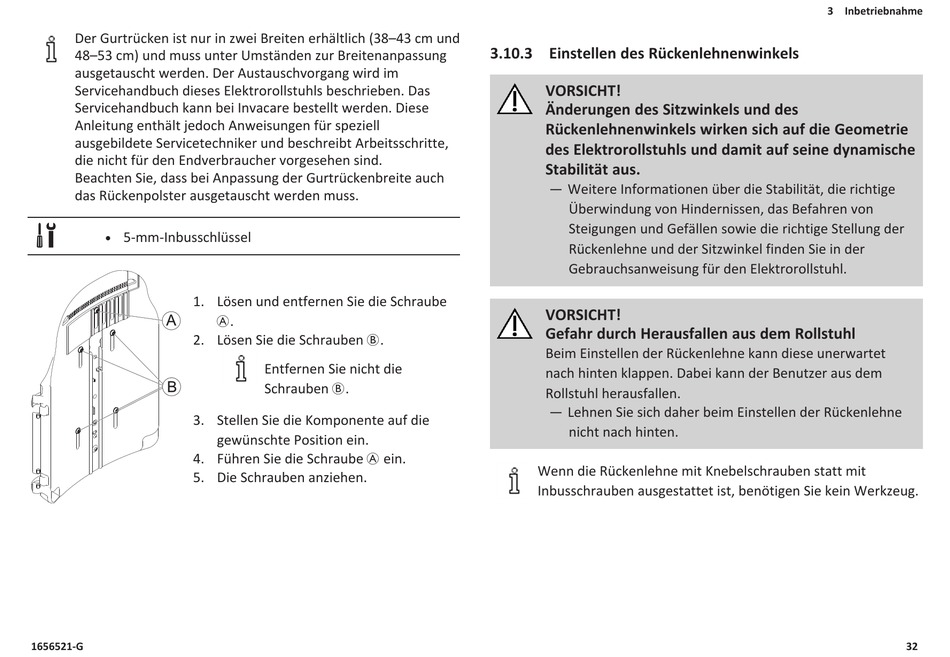

Der Gurtrücken ist nur in zwei Breiten erhältlich (38–43 cm und
48–53 cm) und muss unter Umständen zur Breitenanpassung
ausgetauscht werden. Der Austauschvorgang wird im
Servicehandbuch dieses Elektrorollstuhls beschrieben. Das
Servicehandbuch kann bei Invacare bestellt werden. Diese
Anleitung enthält jedoch Anweisungen für speziell
ausgebildete Servicetechniker und beschreibt Arbeitsschritte,
die nicht für den Endverbraucher vorgesehen sind.
Beachten Sie, dass bei Anpassung der Gurtrückenbreite auch
das Rückenpolster ausgetauscht werden muss.

5-mm-Inbusschlüssel
l
 1.  Lösen und entfernen Sie die Schraube
 2.  Lösen Sie die Schrauben B.
 3.  Stellen Sie die Komponente auf die
 4.  Führen Sie die Schraube A ein.
 5.  Die Schrauben anziehen.
1656521-G
A.
Entfernen Sie nicht die
Schrauben B.
gewünschte Position ein.
3.10.3    Einstellen des Rückenlehnenwinkels
VORSICHT!
Änderungen des Sitzwinkels und des
Rückenlehnenwinkels wirken sich auf die Geometrie
des Elektrorollstuhls und damit auf seine dynamische
Stabilität aus.
— Weitere Informationen über die Stabilität, die richtige
Überwindung von Hindernissen, das Befahren von
Steigungen und Gefällen sowie die richtige Stellung der
Rückenlehne und der Sitzwinkel finden Sie   i n der
Gebrauchsanweisung für den Elektrorollstuhl.
VORSICHT!
Gefahr durch Herausfallen aus dem Rollstuhl
Beim Einstellen der Rückenlehne kann diese unerwartet
nach hinten klappen. Dabei kann der Benutzer aus dem
Rollstuhl herausfallen.
— Lehnen Sie sich daher beim Einstellen der Rückenlehne
nicht nach hinten.
Wenn die Rückenlehne mit Knebelschrauben statt mit
Inbusschrauben ausgestattet ist, benötigen Sie kein Werkzeug.
3    Inbetriebnahme
32
