Invacare Modulite Gebrauchsanweisung Seite 19

Modulite

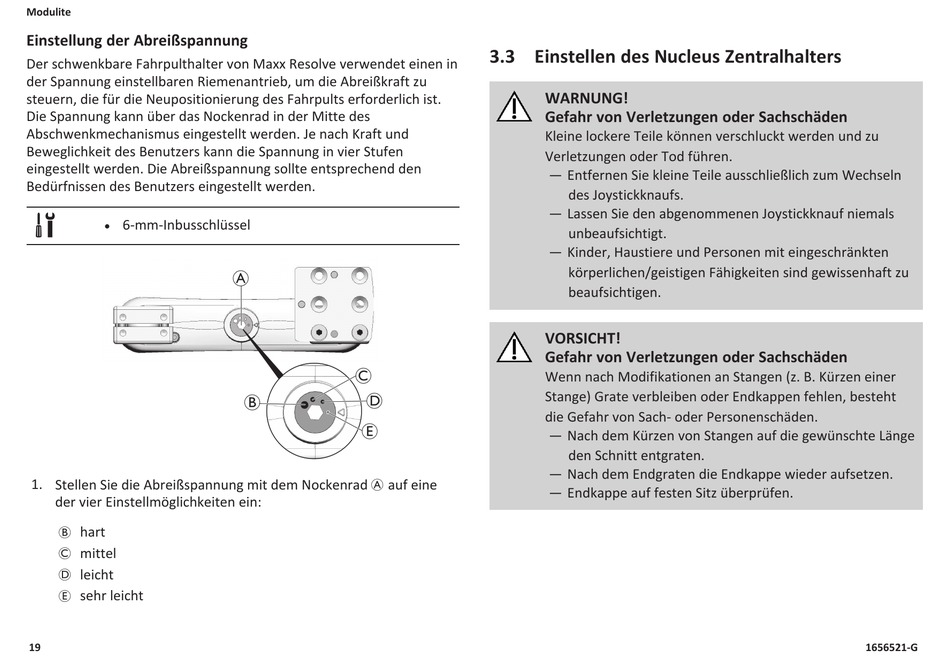

Einstellung der Abreißspannung
Der schwenkbare Fahrpulthalter von Maxx Resolve verwendet einen in
der Spannung einstellbaren Riemenantrieb, um die Abreißkraft zu
steuern, die für die Neupositionierung des Fahrpults erforderlich ist.
Die Spannung kann über das Nockenrad in der Mitte des
Abschwenkmechanismus eingestellt werden. Je nach Kraft und
Beweglichkeit des Benutzers kann die Spannung in vier Stufen
eingestellt werden. Die Abreißspannung sollte entsprechend den
Bedürfnissen des Benutzers eingestellt werden.
6-mm-Inbusschlüssel
l
1. Stellen Sie die Abreißspannung mit dem Nockenrad A auf eine
der vier Einstellmöglichkeiten ein:
B hart
C mittel
D leicht
E sehr leicht
19
A
C
D
B
E
3.3 Einstellen des Nucleus Zentralhalters
WARNUNG!
Gefahr von Verletzungen oder Sachschäden
Kleine lockere Teile können verschluckt werden und zu
Verletzungen oder Tod führen.
— Entfernen Sie kleine Teile ausschließlich zum Wechseln
des Joystickknaufs.
— Lassen Sie den abgenommenen Joystickknauf niemals
unbeaufsichtigt.
— Kinder, Haustiere und Personen mit eingeschränkten
körperlichen/geistigen Fähigkeiten sind gewissenhaft zu
beaufsichtigen.
VORSICHT!
Gefahr von Verletzungen oder Sachschäden
Wenn nach Modifikationen an Stangen (z. B. Kürzen einer
Stange) Grate verbleiben oder Endkappen fehlen, besteht
die Gefahr von Sach- oder Personenschäden.
— Nach dem Kürzen von Stangen auf die gewünschte Länge
den Schnitt entgraten.
— Nach dem Endgraten die Endkappe wieder aufsetzen.
— Endkappe auf festen Sitz überprüfen.
1656521-G
