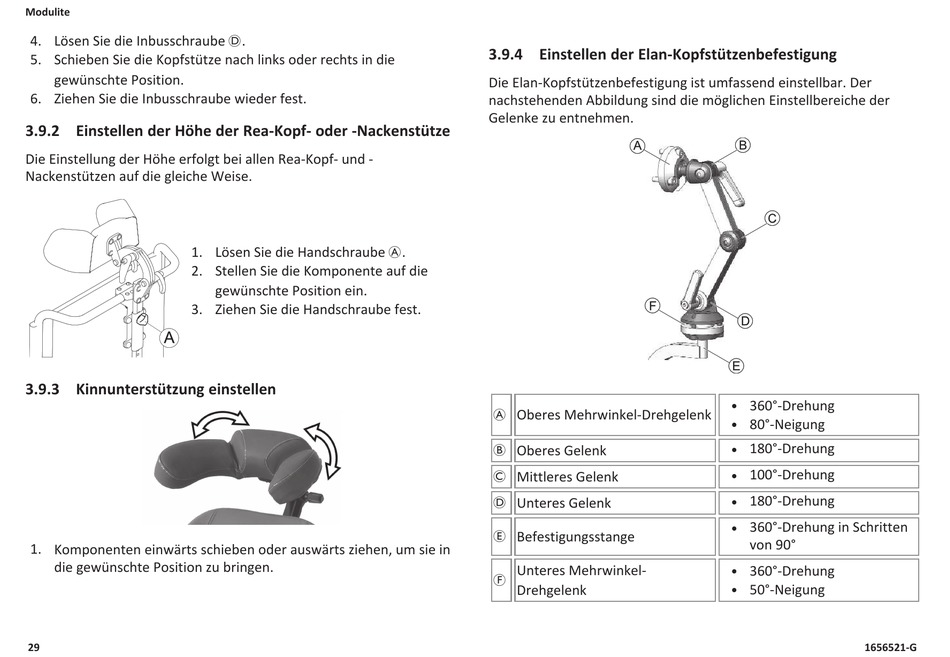

Invacare Modulite Gebrauchsanweisung Seite 29

Modulite
4. Lösen Sie die Inbusschraube D.
5. Schieben Sie die Kopfstütze nach links oder rechts in die
gewünschte Position.
6. Ziehen Sie die Inbusschraube wieder fest.
3.9.2 Einstellen der Höhe der Rea-Kopf- oder -Nackenstütze
Die Einstellung der Höhe erfolgt bei allen Rea-Kopf- und -
Nackenstützen auf die gleiche Weise.
1. Lösen Sie die Handschraube A.
2. Stellen Sie die Komponente auf die
3. Ziehen Sie die Handschraube fest.
3.9.3 Kinnunterstützung einstellen
1. Komponenten einwärts schieben oder auswärts ziehen, um sie in
die gewünschte Position zu bringen.
29
gewünschte Position ein.
3.9.4 Einstellen der Elan-Kopfstützenbefestigung
Die Elan-Kopfstützenbefestigung ist umfassend einstellbar. Der
nachstehenden Abbildung sind die möglichen Einstellbereiche der
Gelenke zu entnehmen.
A Oberes Mehrwinkel-Drehgelenk
B Oberes Gelenk
C Mittleres Gelenk
D Unteres Gelenk
E Befestigungsstange
Unteres Mehrwinkel-
F
Drehgelenk
360°-Drehung
l
80°-Neigung
l
180°-Drehung
l
100°-Drehung
l
180°-Drehung
l
360°-Drehung in Schritten
l
von 90°
360°-Drehung
l
50°-Neigung
l
1656521-G
