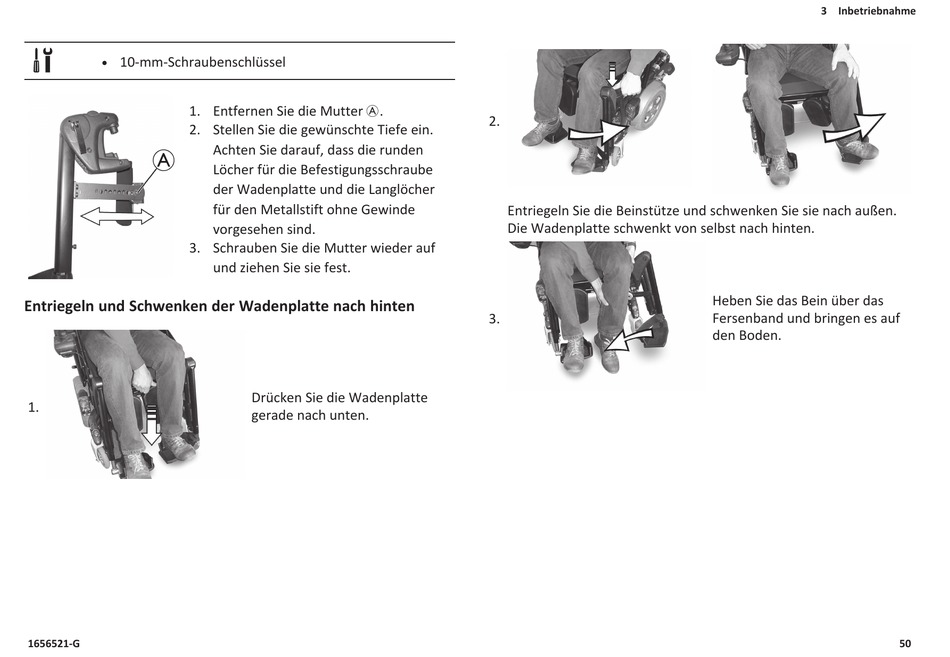

Invacare Modulite Gebrauchsanweisung Seite 50

10-mm-Schraubenschlüssel
l
1. Entfernen Sie die Mutter A.
2. Stellen Sie die gewünschte Tiefe ein.
A
3. Schrauben Sie die Mutter wieder auf
Entriegeln und Schwenken der Wadenplatte nach hinten
1.
1656521-G
Achten Sie darauf, dass die runden
Löcher für die Befestigungsschraube
der Wadenplatte und die Langlöcher
für den Metallstift ohne Gewinde
vorgesehen sind.
und ziehen Sie sie fest.
Drücken Sie die Wadenplatte
gerade nach unten.
2.
Entriegeln Sie die Beinstütze und schwenken Sie sie nach außen.
Die Wadenplatte schwenkt von selbst nach hinten.
3.
3 Inbetriebnahme
Heben Sie das Bein über das
Fersenband und bringen es auf
den Boden.
