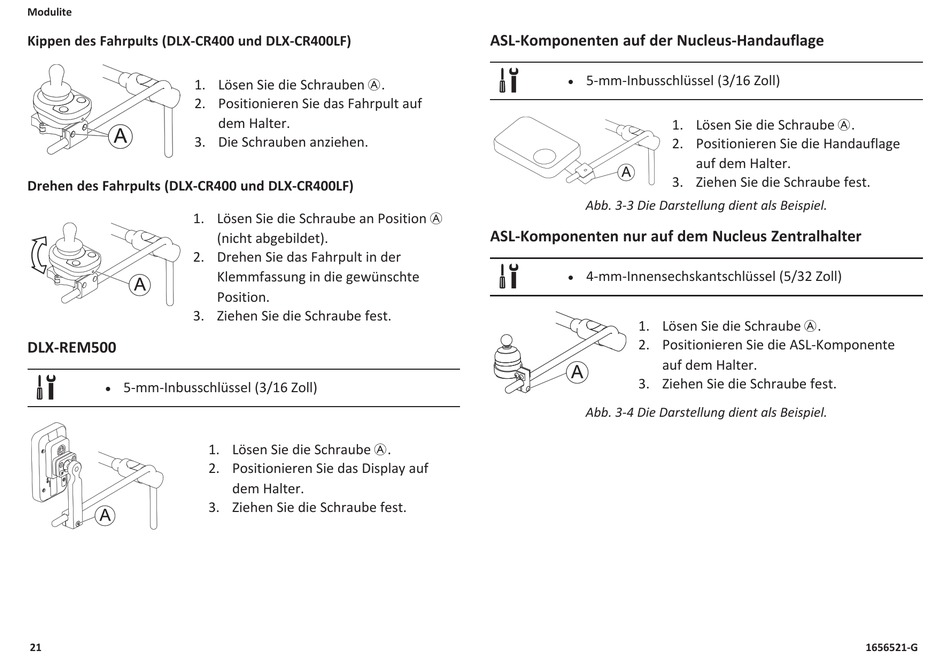

Kippen des Fahrpults (DLX-CR400 und DLX-CR400LF)
1. Lösen Sie die Schrauben A.
2. Positionieren Sie das Fahrpult auf
3. Die Schrauben anziehen.
Drehen des Fahrpults (DLX-CR400 und DLX-CR400LF)
1. Lösen Sie die Schraube an Position A
2. Drehen Sie das Fahrpult in der
3. Ziehen Sie die Schraube fest.
DLX-REM500
5-mm-Inbusschlüssel (3/16 Zoll)
l
1. Lösen Sie die Schraube A.
2. Positionieren Sie das Display auf
3. Ziehen Sie die Schraube fest.
21
dem Halter.
(nicht abgebildet).
Klemmfassung in die gewünschte
Position.
dem Halter.
ASL-Komponenten auf der Nucleus-Handauflage
5-mm-Inbusschlüssel (3/16 Zoll)
l
1. Lösen Sie die Schraube A.
2. Positionieren Sie die Handauflage
3. Ziehen Sie die Schraube fest.
Abb. 3-3 Die Darstellung dient als Beispiel.
ASL-Komponenten nur auf dem Nucleus Zentralhalter
4-mm-Innensechskantschlüssel (5/32 Zoll)
l
1. Lösen Sie die Schraube A.
2. Positionieren Sie die ASL-Komponente
auf dem Halter.
3. Ziehen Sie die Schraube fest.
Abb. 3-4 Die Darstellung dient als Beispiel.
auf dem Halter.
