Invacare Modulite Gebrauchsanweisung Seite 31

Modulite

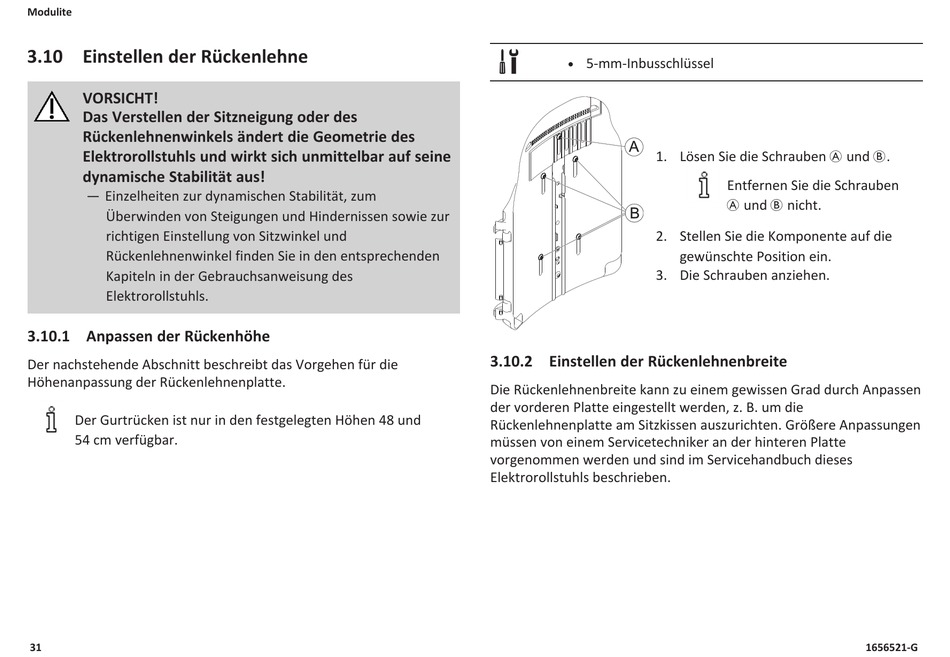

3.10 Einstellen der Rückenlehne
VORSICHT!
Das Verstellen der Sitzneigung oder des
Rückenlehnenwinkels ändert die Geometrie des
Elektrorollstuhls und wirkt sich unmittelbar auf seine
dynamische Stabilität aus!
— Einzelheiten zur dynamischen Stabilität, zum
Überwinden von Steigungen und Hindernissen sowie zur
richtigen Einstellung von Sitzwinkel und
Rückenlehnenwinkel finden Sie in den entsprechenden
Kapiteln in der Gebrauchsanweisung des
Elektrorollstuhls.
3.10.1 Anpassen der Rückenhöhe
Der nachstehende Abschnitt beschreibt das Vorgehen für die
Höhenanpassung der Rückenlehnenplatte.
Der Gurtrücken ist nur in den festgelegten Höhen 48 und
54 cm verfügbar.
31
5-mm-Inbusschlüssel
l
1. Lösen Sie die Schrauben A und B.
2. Stellen Sie die Komponente auf die
3. Die Schrauben anziehen.
3.10.2 Einstellen der Rückenlehnenbreite
Die Rückenlehnenbreite kann zu einem gewissen Grad durch Anpassen
der vorderen Platte eingestellt werden, z. B. um die
Rückenlehnenplatte am Sitzkissen auszurichten. Größere Anpassungen
müssen von einem Servicetechniker an der hinteren Platte
vorgenommen werden und sind im Servicehandbuch dieses
Elektrorollstuhls beschrieben.
Entfernen Sie die Schrauben
A und B nicht.
gewünschte Position ein.
1656521-G
