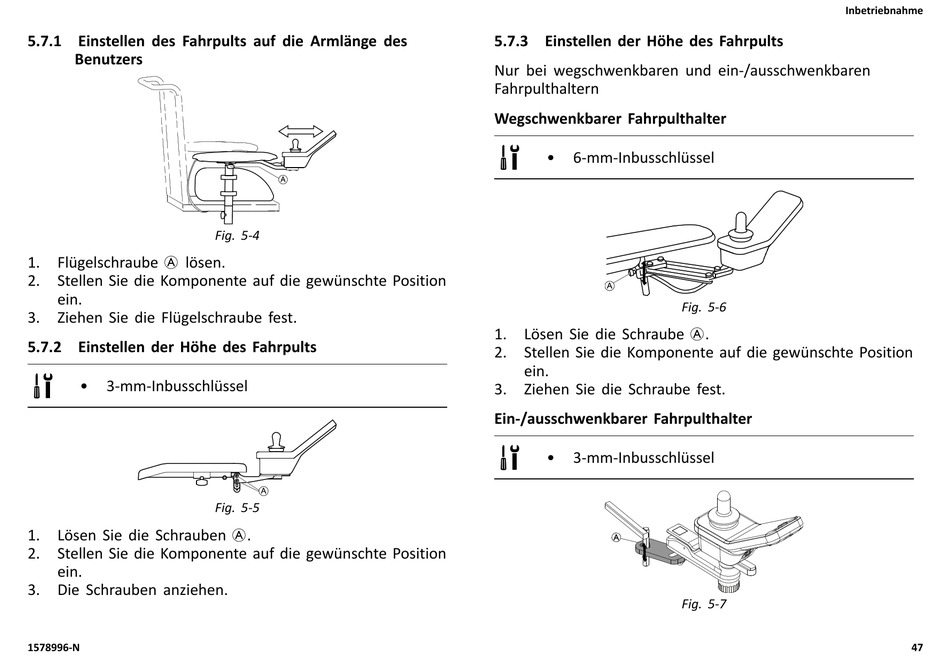

5.7.1 Einstellen des Fahrpults auf die Armlänge des
Benutzers
1. Flügelschraube A lösen.
2. Stellen Sie die Komponente auf die gewünschte Position
ein.
3. Ziehen Sie die Flügelschraube fest.
5.7.2 Einstellen der Höhe des Fahrpults
• 3-mm-Inbusschlüssel
1. Lösen Sie die Schrauben A.
2. Stellen Sie die Komponente auf die gewünschte Position
ein.
3. Die Schrauben anziehen.
1578996-N
Fig. 5-4
Fig. 5-5
5.7.3 Einstellen der Höhe des Fahrpults
Nur bei wegschwenkbaren und ein-/ausschwenkbaren
Fahrpulthaltern
Wegschwenkbarer Fahrpulthalter
• 6-mm-Inbusschlüssel
1. Lösen Sie die Schraube A.
2. Stellen Sie die Komponente auf die gewünschte Position
ein.
3. Ziehen Sie die Schraube fest.
Ein-/ausschwenkbarer Fahrpulthalter
• 3-mm-Inbusschlüssel
A
Inbetriebnahme
Fig. 5-6
Fig. 5-7
