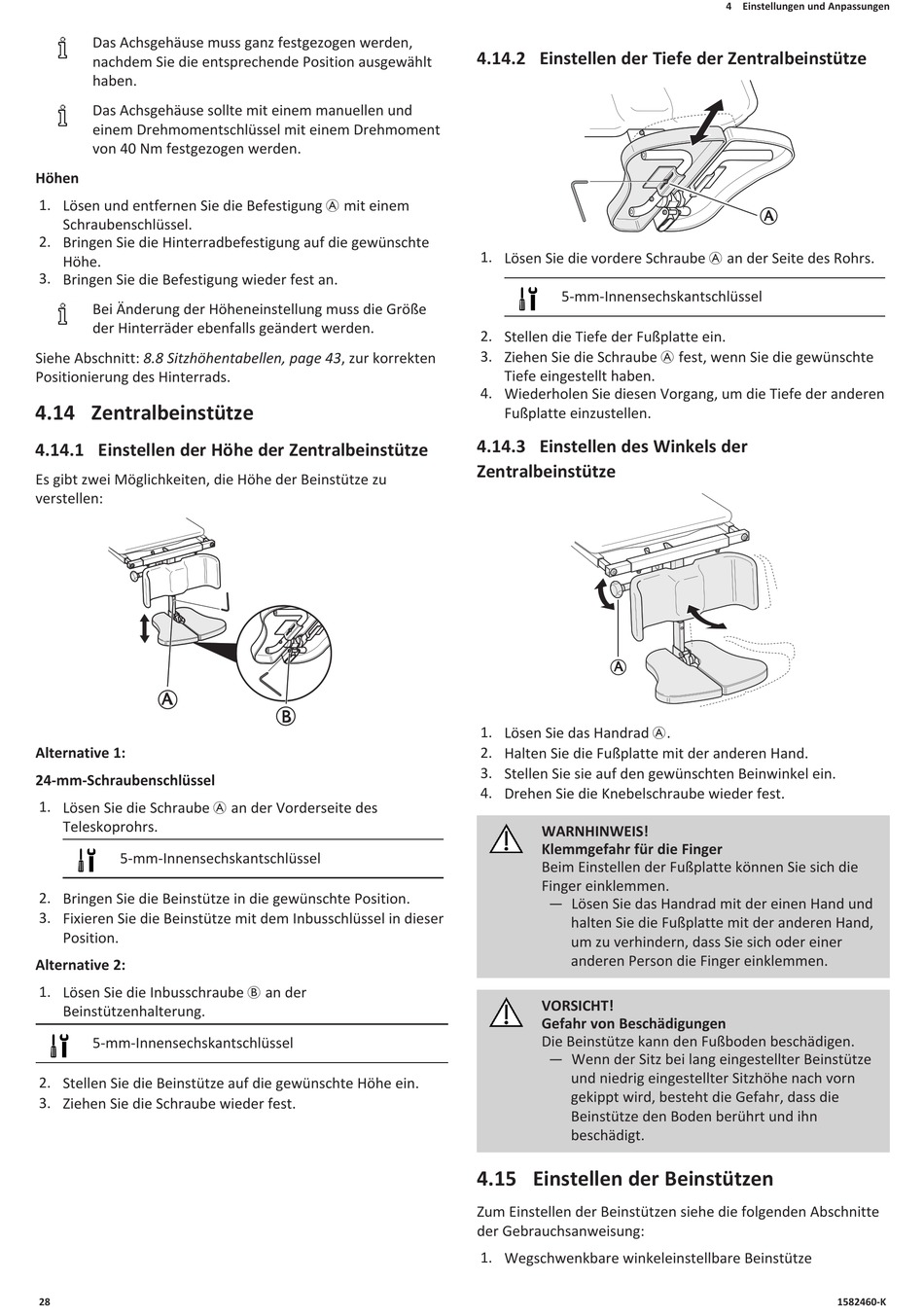

Invacare Rea Azalea Servicehandbuch Seite 28

Das Achsgehäuse muss ganz festgezogen werden,
nachdem Sie die entsprechende Position ausgewählt
haben.
Das Achsgehäuse sollte mit einem manuellen und
einem Drehmomentschlüssel mit einem Drehmoment
von 40 Nm festgezogen werden.
Höhen
1. Lösen und entfernen Sie die Befestigung A mit einem
Schraubenschlüssel.
2. Bringen Sie die Hinterradbefestigung auf die gewünschte
Höhe.
3. Bringen Sie die Befestigung wieder fest an.
Bei Änderung der Höheneinstellung muss die Größe
der Hinterräder ebenfalls geändert werden.
Siehe Abschnitt: 8.8 Sitzhöhentabellen, page 43, zur korrekten
Positionierung des Hinterrads.
4.14 Zentralbeinstütze
4.14.1 Einstellen der Höhe der Zentralbeinstütze
Es gibt zwei Möglichkeiten, die Höhe der Beinstütze zu
verstellen:
A
Alternative 1:
24-mm-Schraubenschlüssel
1. Lösen Sie die Schraube A an der Vorderseite des
Teleskoprohrs.
5-mm-Innensechskantschlüssel
2. Bringen Sie die Beinstütze in die gewünschte Position.
3. Fixieren Sie die Beinstütze mit dem Inbusschlüssel in dieser
Position.
Alternative 2:
1. Lösen Sie die Inbusschraube B an der
Beinstützenhalterung.
5-mm-Innensechskantschlüssel
2. Stellen Sie die Beinstütze auf die gewünschte Höhe ein.
3. Ziehen Sie die Schraube wieder fest.
28
B
4.14.2 Einstellen der Tiefe der Zentralbeinstütze
1. Lösen Sie die vordere Schraube A an der Seite des Rohrs.
5-mm-Innensechskantschlüssel
2. Stellen die Tiefe der Fußplatte ein.
3. Ziehen Sie die Schraube A fest, wenn Sie die gewünschte
Tiefe eingestellt haben.
4. Wiederholen Sie diesen Vorgang, um die Tiefe der anderen
Fußplatte einzustellen.
4.14.3 Einstellen des Winkels der
Zentralbeinstütze
A
1. Lösen Sie das Handrad A.
2. Halten Sie die Fußplatte mit der anderen Hand.
3. Stellen Sie sie auf den gewünschten Beinwinkel ein.
4. Drehen Sie die Knebelschraube wieder fest.
WARNHINWEIS!
Klemmgefahr für die Finger
Beim Einstellen der Fußplatte können Sie sich die
Finger einklemmen.
— Lösen Sie das Handrad mit der einen Hand und
halten Sie die Fußplatte mit der anderen Hand,
um zu verhindern, dass Sie sich oder einer
anderen Person die Finger einklemmen.
VORSICHT!
Gefahr von Beschädigungen
Die Beinstütze kann den Fußboden beschädigen.
— Wenn der Sitz bei lang eingestellter Beinstütze
und niedrig eingestellter Sitzhöhe nach vorn
gekippt wird, besteht die Gefahr, dass die
Beinstütze den Boden berührt und ihn
beschädigt.
4.15 Einstellen der Beinstützen
Zum Einstellen der Beinstützen siehe die folgenden Abschnitte
der Gebrauchsanweisung:
1. Wegschwenkbare winkeleinstellbare Beinstütze
4 Einstellungen und Anpassungen
A
