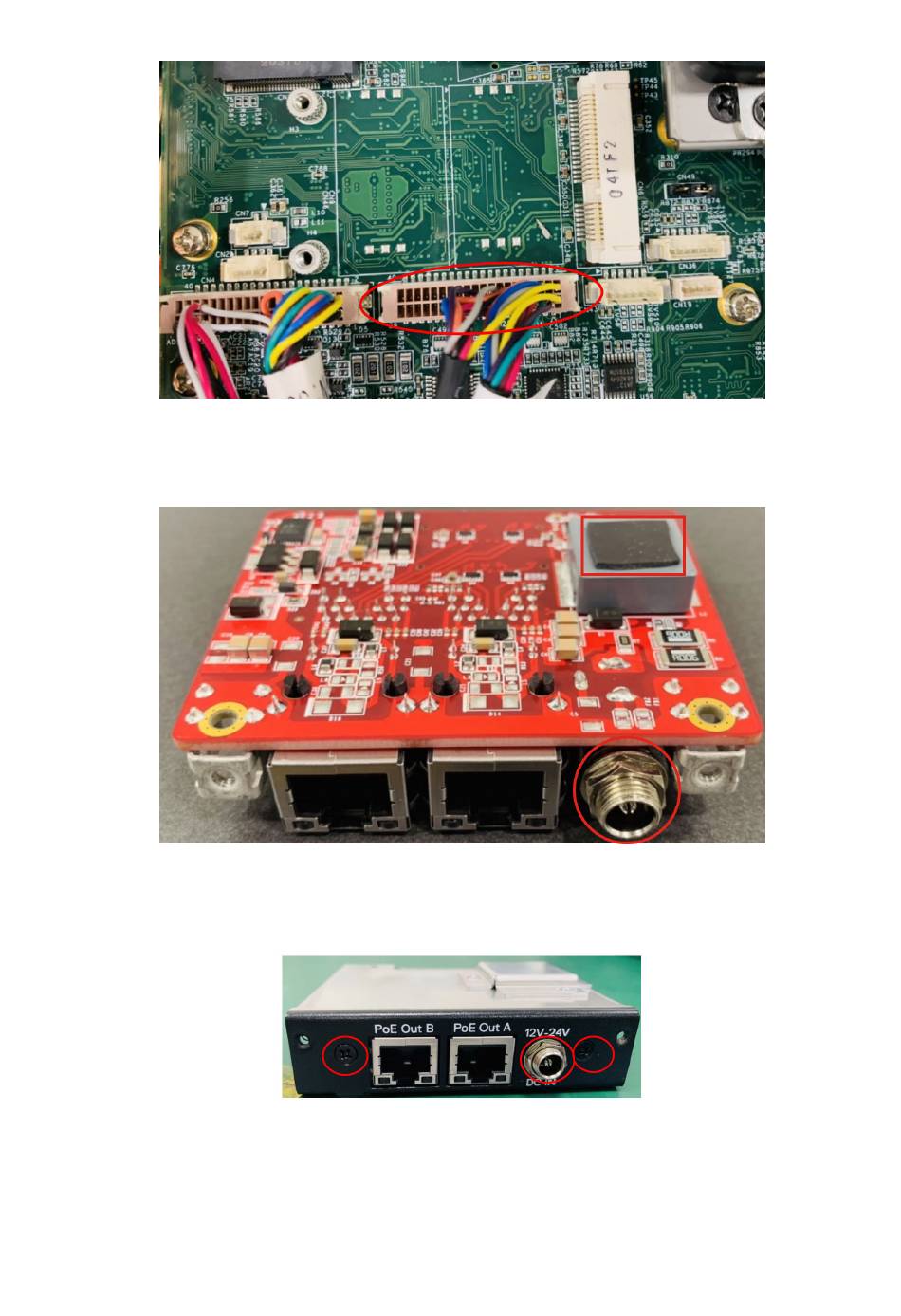

Abbildung 80. COM-Kabel mit 2 Ports mit dem Hauptplatinen-Header verbinden
9. Bringen Sie das Wärmeleitpad auf dem uFM-Modul an und verwenden Sie einen 10 mm Steckschlüssel, um Mutter und
Unterlegscheibe von der DC-IN-Buchse zu entfernen, wie in der folgenden Abbildung dargestellt.
Abbildung 81. Wärmeleitpad anbringen und Mutter und Unterlegscheibe entfernen
10. Verbinden Sie die uFM-Platine mithilfe der beiden Schrauben und der Mutter und Unterlegscheibe der DC-IN-Buchse mit der
E/A-Leiste, die im Erweiterungsmodul enthalten ist, wie in den folgenden Abbildungen dargestellt.
Abbildung 82. GbE mit PoE E/A-Leiste
