Dell Edge Gateway 5200 Servicehandbuch Seite 17

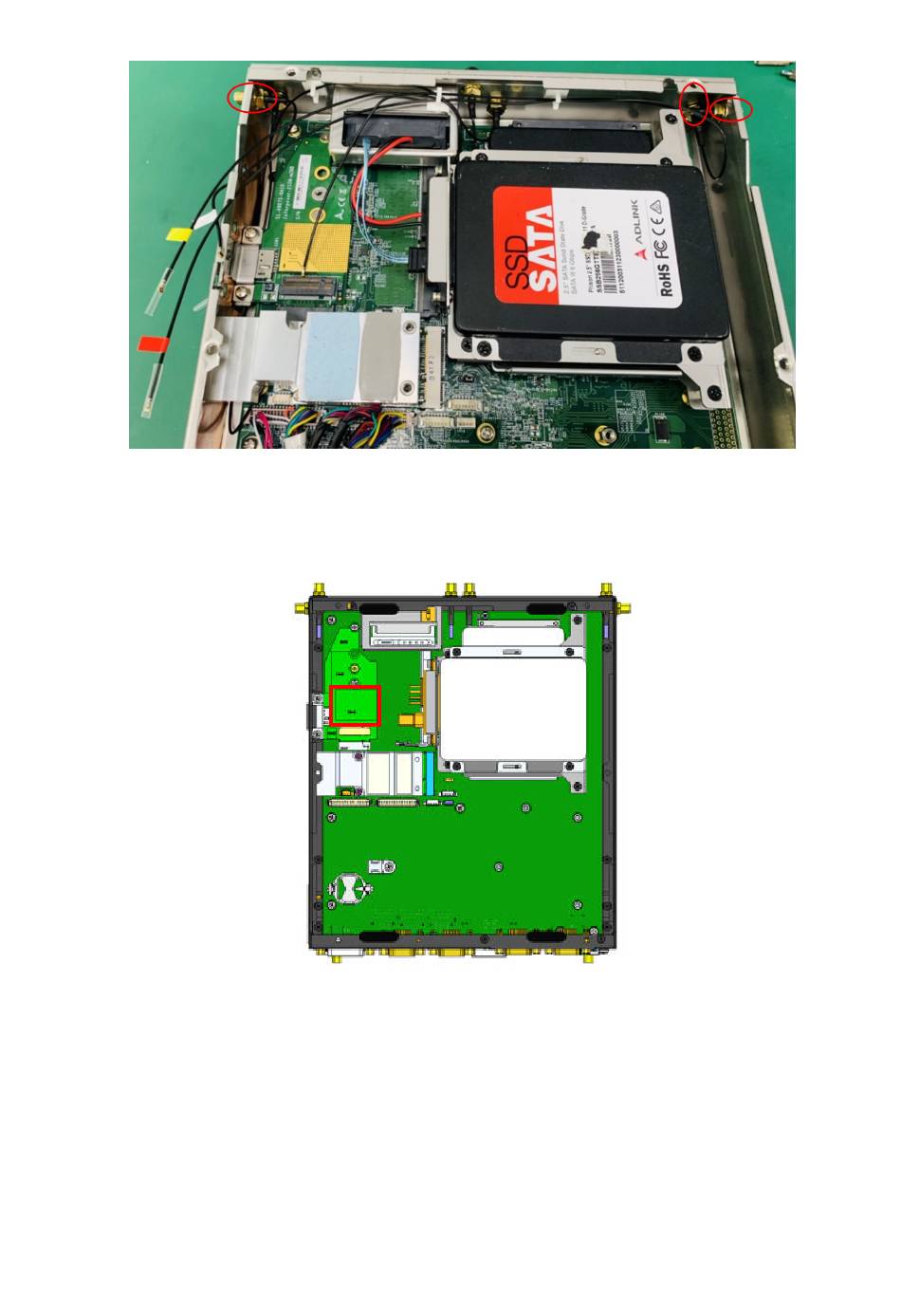

Abbildung 21. Angeschlossene SMA-Kabel
6. Verbinden Sie die SMA-Kabel mit dem M.2-Modul. Verwenden Sie die Kabelklemmen, um die Kabel zu befestigen.
7. Notieren Sie sich die Installationsposition für das M.2-Modul, wie in der folgenden Abbildung mit einem roten Rechteck
gekennzeichnet.
Abbildung 22. M.2-Modulposition
8. Bringen Sie das Wärmeleitpad wie in der folgenden Abbildung gezeigt an.
Installationsverfahren für 4G-Erweiterungsmodule 17
