Dell Edge Gateway 5200 Servicehandbuch Seite 73

Tabelle 24. Packliste für Erweiterungsmodule
Element
Schraube M3 x 4L
Schraube M2.5 x 6L
Schraube M3 x 6L
H4-Abstandsschraube
H7-Abstandsschraube
M3-Mutter
Kabelbinder
Gummiabdeckung
Blech E/A-Leiste
Halterung
DI/O PCBA
COM-Kabel mit 2 Ports
DI/O-Kabel
Tabelle 25. Erforderliche Tools
Tool
Kreuzschlitzschraubenzieher
Steckschlüssel
Schritte
1. Entfernen Sie die acht Schrauben von der Unterseite des EGW-5200, wie in der folgenden Abbildung dargestellt, und entfernen Sie die
Bodenplatte.

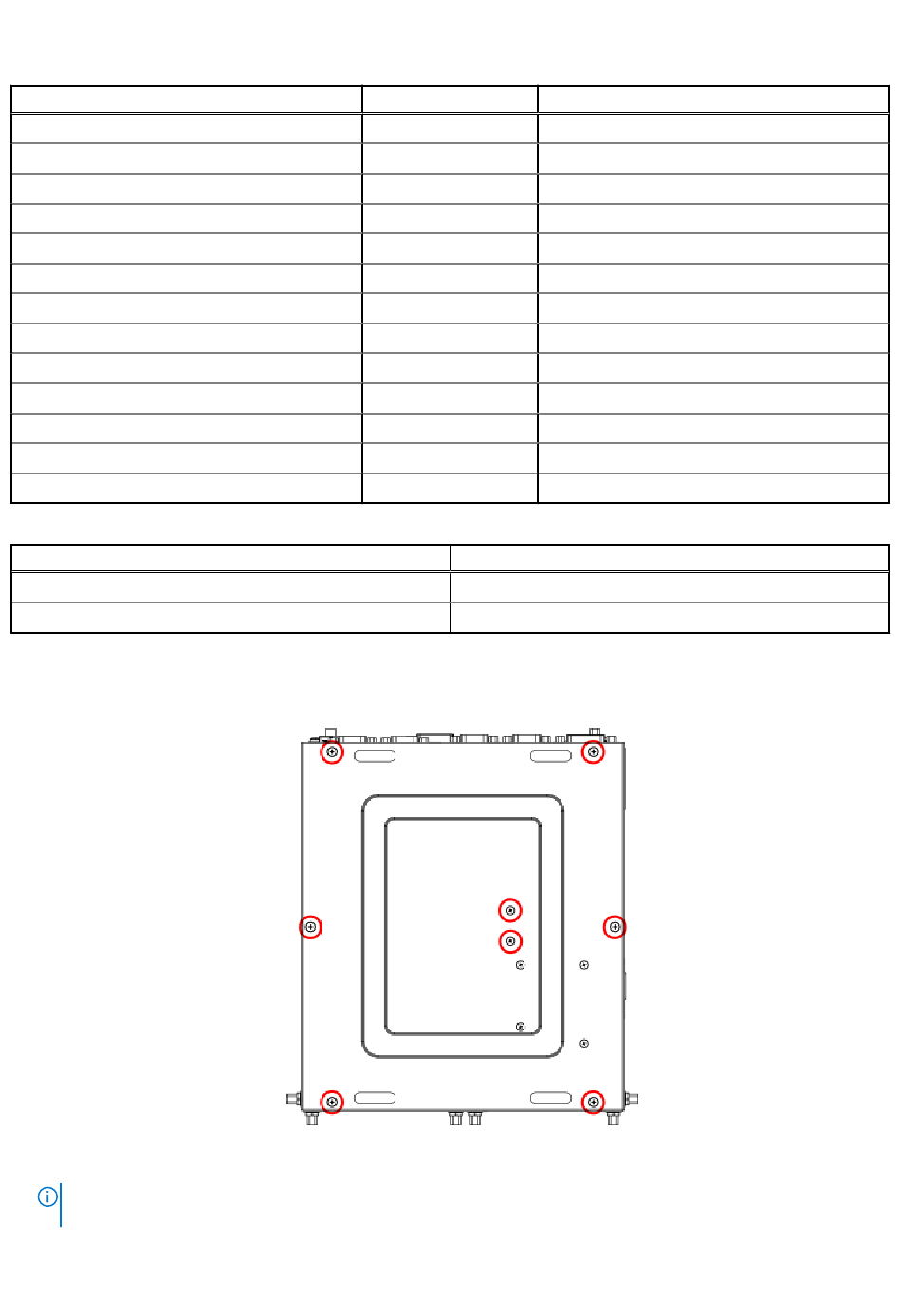

Abbildung 124. Positionen der Schrauben an der Unterseite
ANMERKUNG: Wenn 4G oder 5G installiert ist, müssen Sie auch die verbleibenden vier Schrauben aus der Bodenplatte
entfernen.
Menge
12
2
2
6
2
4
2
2
1
1
1
1
1
Anmerkungen
Kleine Größe
5 mm
Installationsverfahren für 8x DI/O uFM-Modul
Anmerkungen
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 3,0 kgf.cm
Erforderliches Drehmoment: 4,0 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
Erforderliches Drehmoment: 4,5 kgf.cm
Erforderliches Drehmoment: 4,0 kgf.cm
-
-
-
-
-
-
-
