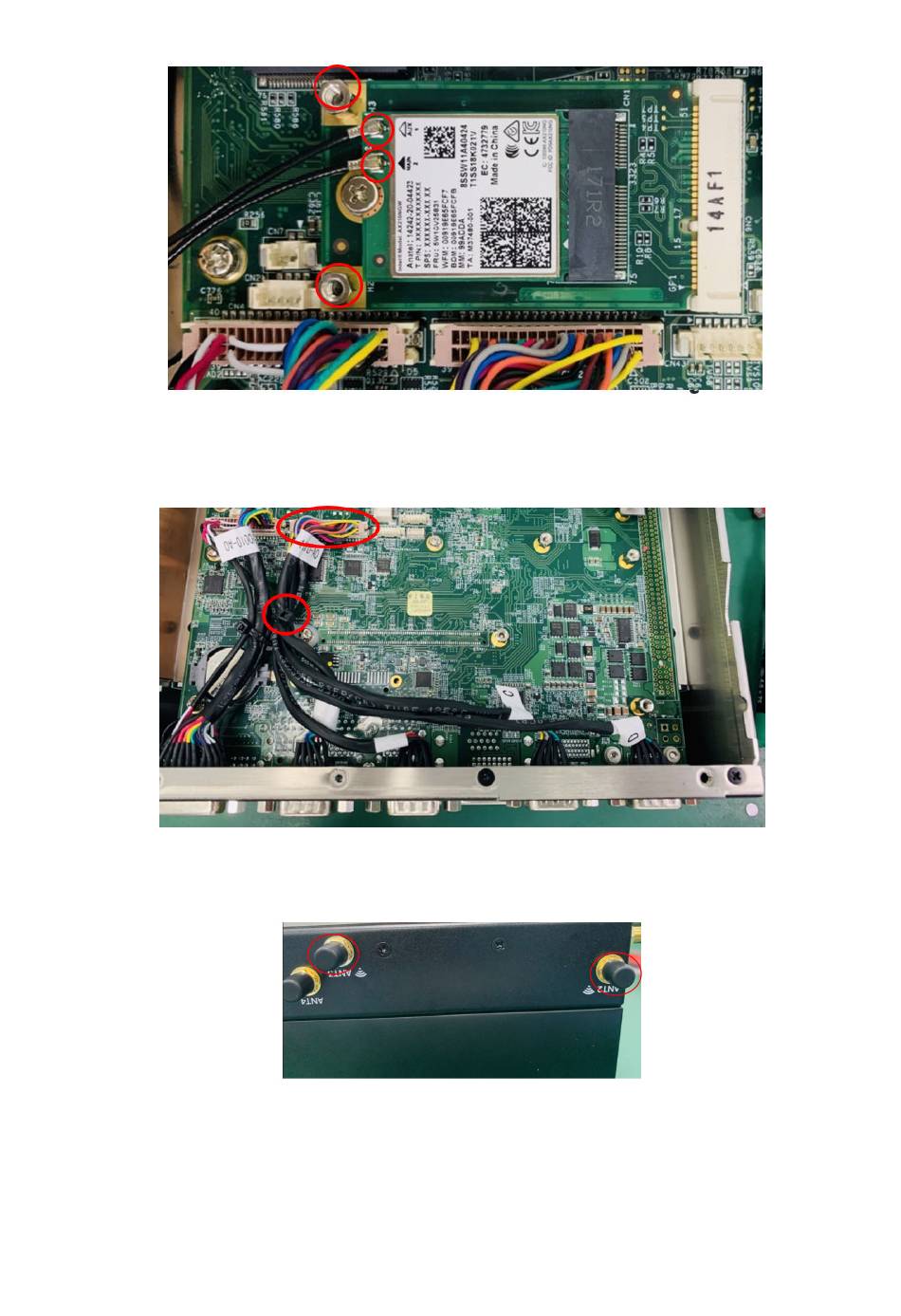

Abbildung 56. Abstandhalter an der Hauptplatine und WLAN-Kabelanschlüsse
4. Trennen Sie das 4-Port-COM-Kabel vom Hauptplatinen-Header und von der vorderen E/A-Leiste und schneiden Sie den Kabelbinder
wie in der folgenden Abbildung dargestellt.
Abbildung 57. COM-Anschlusskabel trennen
5. Entfernen Sie die SMA-Kabel von den ANT2- und ANT3-Antennenanschlüssen, wie in der folgenden Abbildung dargestellt.
Abbildung 58. Entfernen der SMA-Kabel
6. Bringen Sie Schrauben und Muttern an den Bohrungen an (die zuvor zur Befestigung des Kühlkörpers verwendet wurden), wie in den
folgenden Abbildungen dargestellt.
