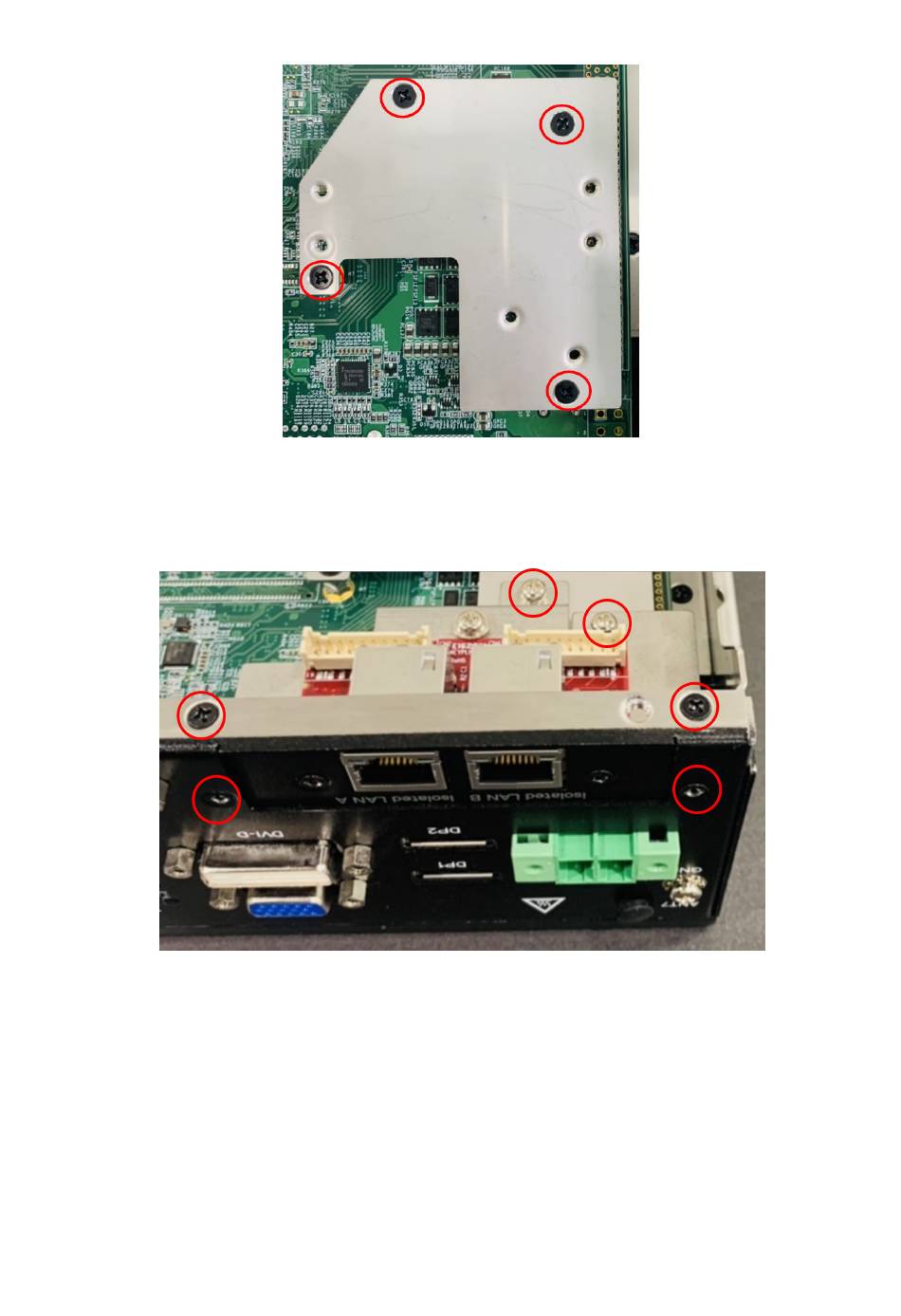

Abbildung 102. Halterung installiert
11. Befestigen Sie die GbE-LAN-E/A-Leiste an der vorderen E/A-Leiste. Verwenden Sie die beiden Schrauben an den Seiten der
GbE-LAN-E/A-Leiste und die zwei Schrauben an der unteren Kante des Gehäuses. Verwenden Sie zwei M3 x 6L Schrauben, um das
Modul an der Halterung zu befestigen, wie in der folgenden Abbildung dargestellt.
Abbildung 103. GbE-LAN-Modul installiert
12. Installieren Sie das GbE LAN mPCIe-Modul auf der Hauptplatine. Verwenden Sie die beiden M2.5 x 6L Schrauben in den Ecken des
Moduls, wie in der folgenden Abbildung dargestellt.
Installationsverfahren für 2x GbE LAN uFM-Modul 61
