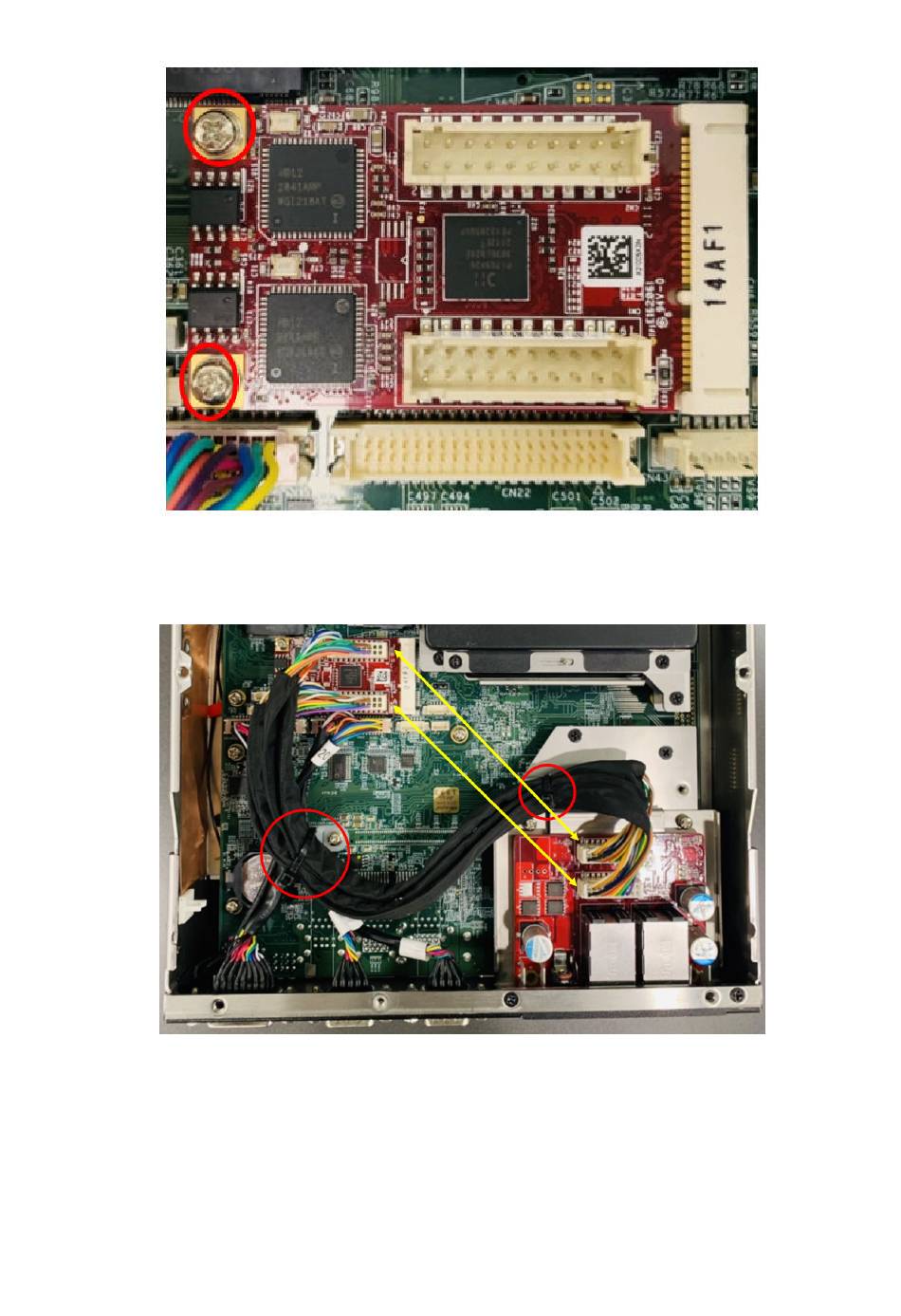

Abbildung 88. mPCIe-LAN-Platine an der Hauptplatine befestigt
15. Verbinden Sie die LAN-Kabel des GbE-mit-PoE-Moduls mit der mPCIe-LAN-Platine. Verwenden Sie Kabelbinder, wie in der folgenden
Abbildung mit roten Kreisen markiert.
Abbildung 89. LAN-Kabel von GbE mit PoE-Modul zu mPCIe-LAN-Platine mit Kabelbindern
16. Bringen Sie die Unterseite mithilfe der Schrauben wieder an. Sehen Sie sich die Schraubenpositionen in Schritt 1 an.
17. Setzen Sie die Gummiabdeckungen in die Antennenbohrungen ein, wie in der folgenden Abbildung dargestellt.
