Dell Edge Gateway 5200 Servicehandbuch Seite 24

Tabelle 6. Packliste für Erweiterungsmodule – 5G (fortgesetzt)
Element
Antenne
5G-Etikett
5G-Kühlkörper
Wärmeleitpad
Tabelle 7. Erforderliche Tools
Tool
Kreuzschlitzschraubenzieher
Nadelzange
Steckschlüssel
Schritte
1. Entfernen Sie die acht Schrauben von der Unterseite des EGW-5200, wie in der folgenden Abbildung dargestellt, und entfernen Sie die
Bodenplatte.

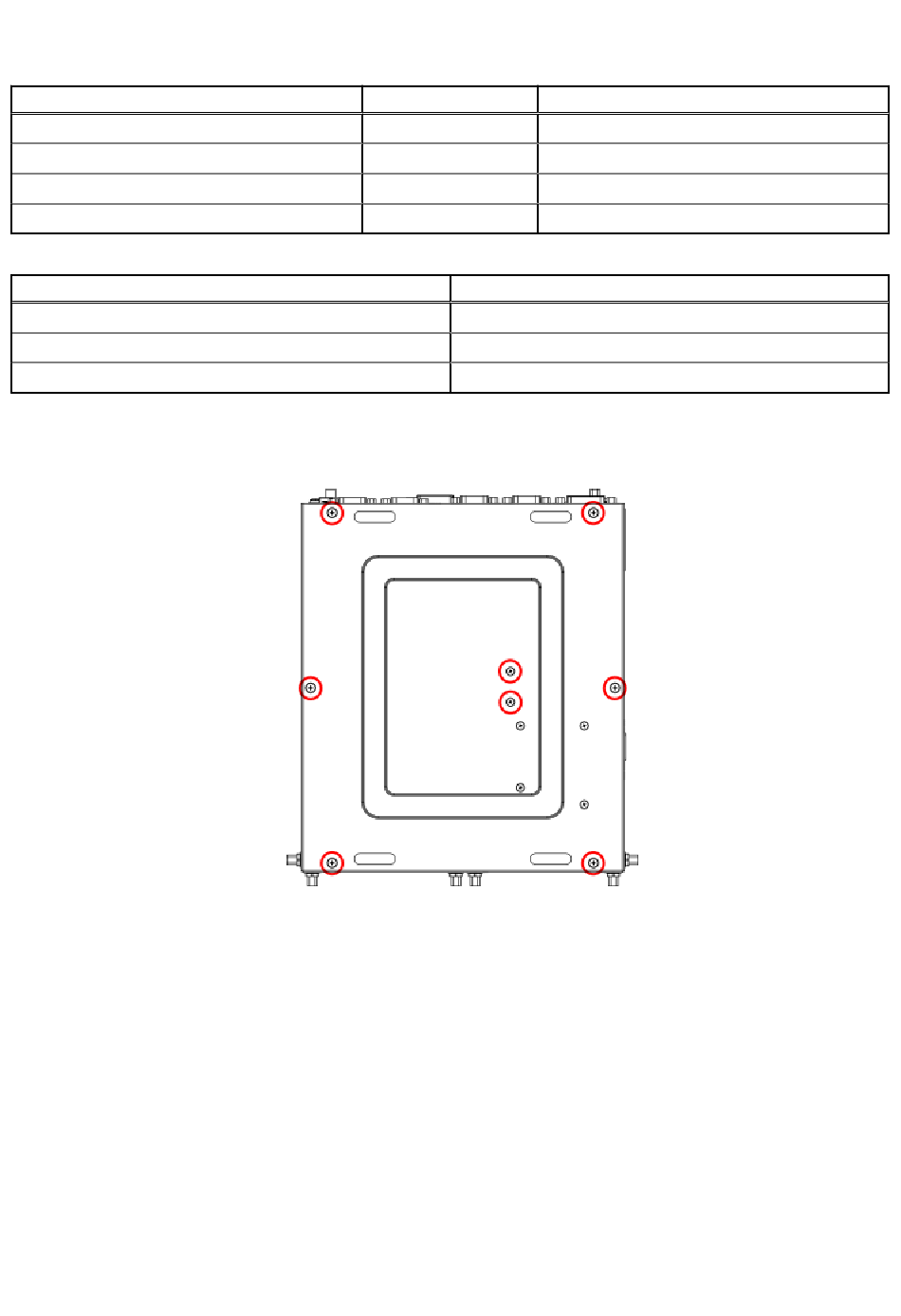

Abbildung 33. Positionen der Schrauben an der Unterseite
2. Entfernen Sie die Schrauben und Muttern von der Innenseite der Unterseite, wie in der folgenden Abbildung dargestellt. Halten Sie die
Muttern von der Innenseite der Abdeckung und lösen Sie sie. Legen Sie diese vier Schrauben und Muttern zur Seite.
24 Installationsverfahren für 5G-Erweiterungsmodule
Menge
4
1
1
1
Anmerkungen
Kleine Größe
—
4,5 mm, 5 mm, 5,5 mm, 8 mm
Anmerkungen
-
-
-
-
