Dell Edge Gateway 5200 Servicehandbuch Seite 59

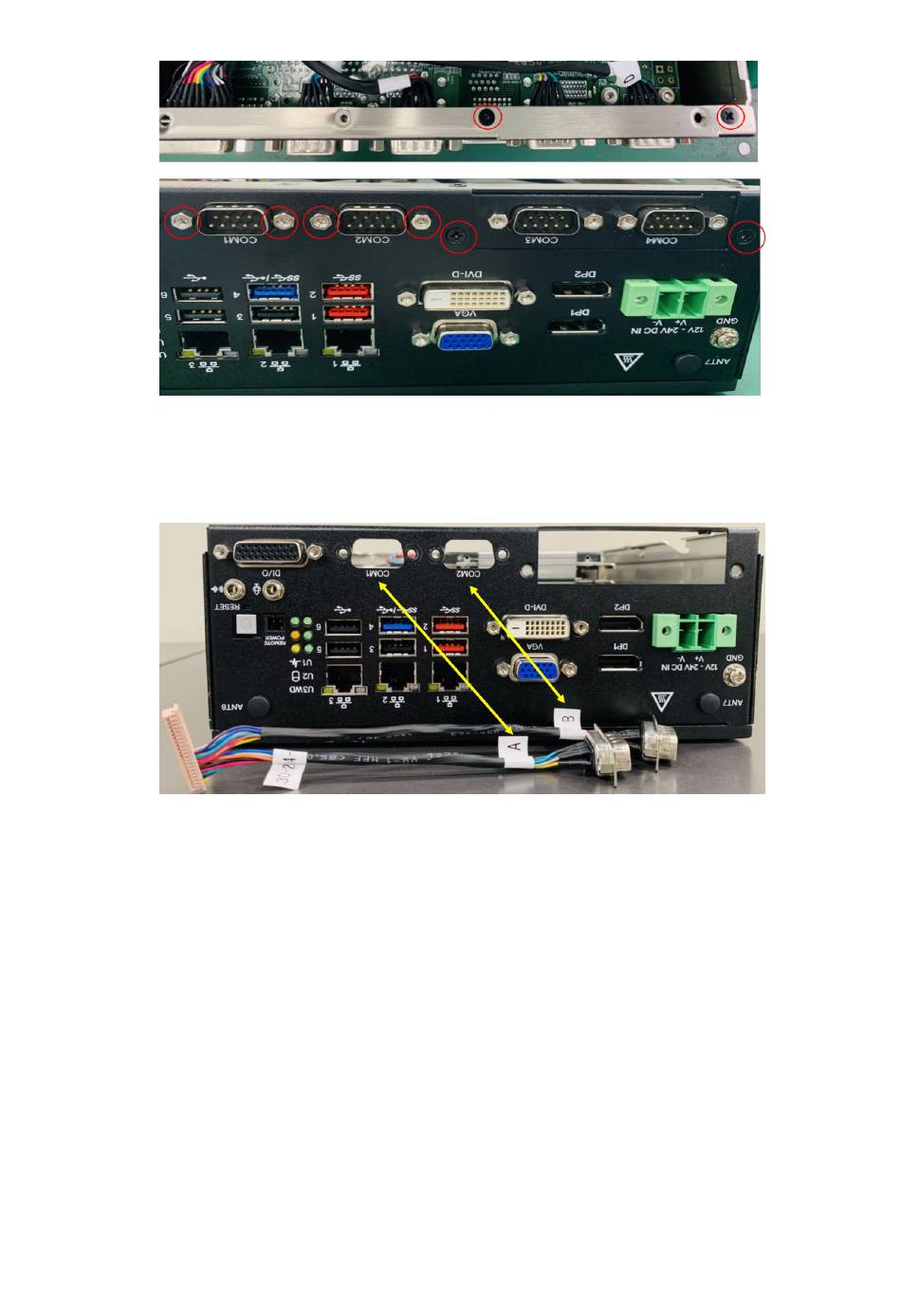

Abbildung 98. Schrauben- und Abstandspositionen der E/A-Leiste
8. Installieren Sie das neue COM-Kabel mit 2 Ports (im Lieferumfang enthalten). Verbinden Sie die vordere E/A-Leiste mit dem Port mit
der Bezeichnung A zu COM1 und B zu COM2 und verwenden Sie die vier H4-Abstandshalter, um die Ports mit der vorderen Leiste zu
verbinden. Verbinden Sie dann das andere Ende des Kabels mit dem Hauptplatinen-Header.
Abbildung 99. Neue COM-Ports mit E/A-Leiste verbinden
Installationsverfahren für 2x GbE LAN uFM-Modul 59
