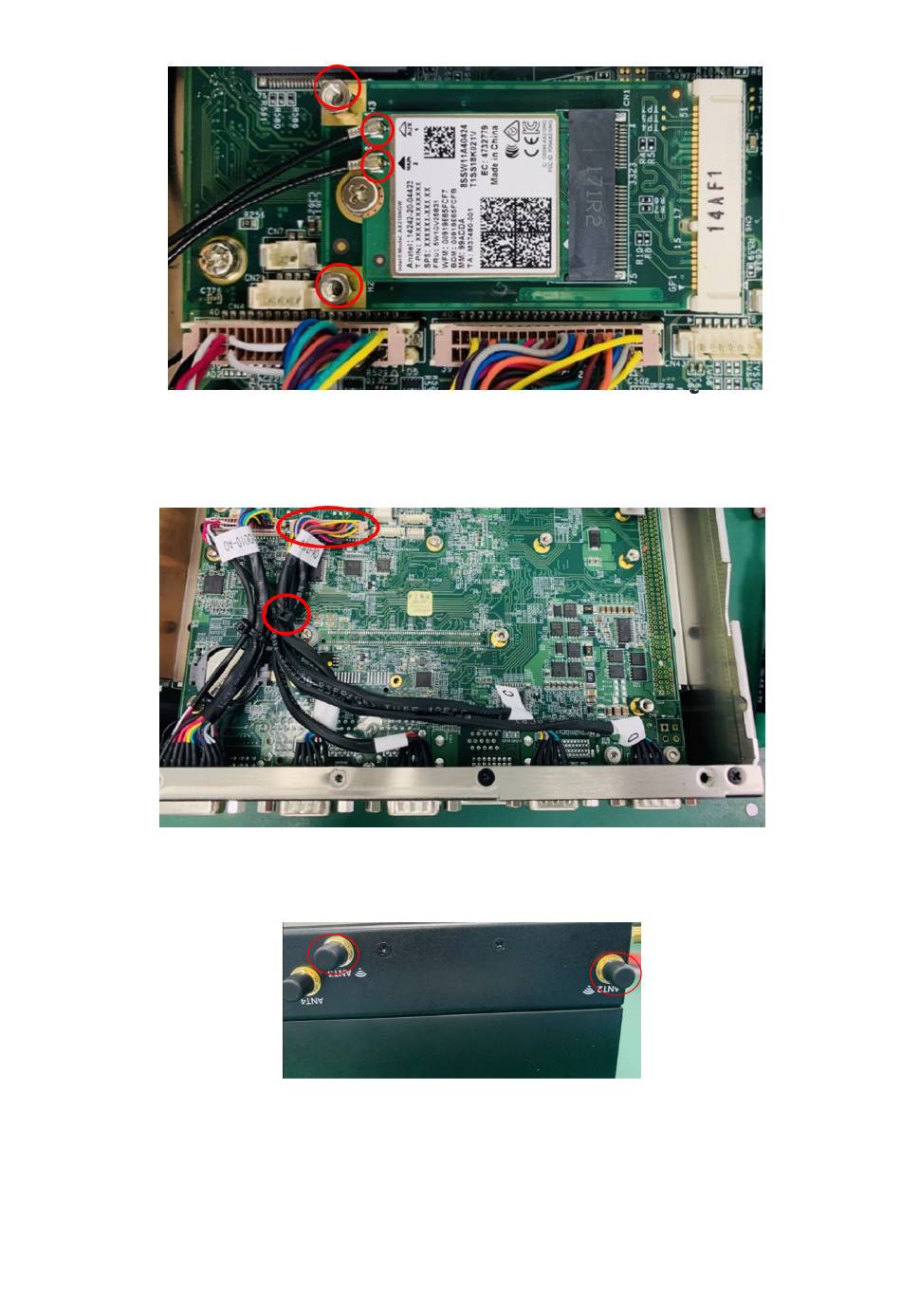

Abbildung 73. Abstandhalter an der Hauptplatine und WLAN-Kabelanschlüsse
4. Trennen Sie das 4-Port-COM-Kabel vom Hauptplatinen-Header und von der vorderen E/A-Leiste und schneiden Sie den Kabelbinder
wie in der folgenden Abbildung dargestellt.
Abbildung 74. COM-Anschlusskabel trennen
5. Entfernen Sie die SMA-Kabel von den ANT2- und ANT3-Antennenanschlüssen, wie in der folgenden Abbildung dargestellt.
Abbildung 75. Entfernen der SMA-Kabel
6. Bringen Sie Schrauben und Muttern an den Bohrungen an (die zuvor zur Befestigung des Kühlkörpers verwendet wurden), wie in den
folgenden Abbildungen dargestellt.
Installationsverfahren für 2x GbE mit PoE uFM-Modul
47
