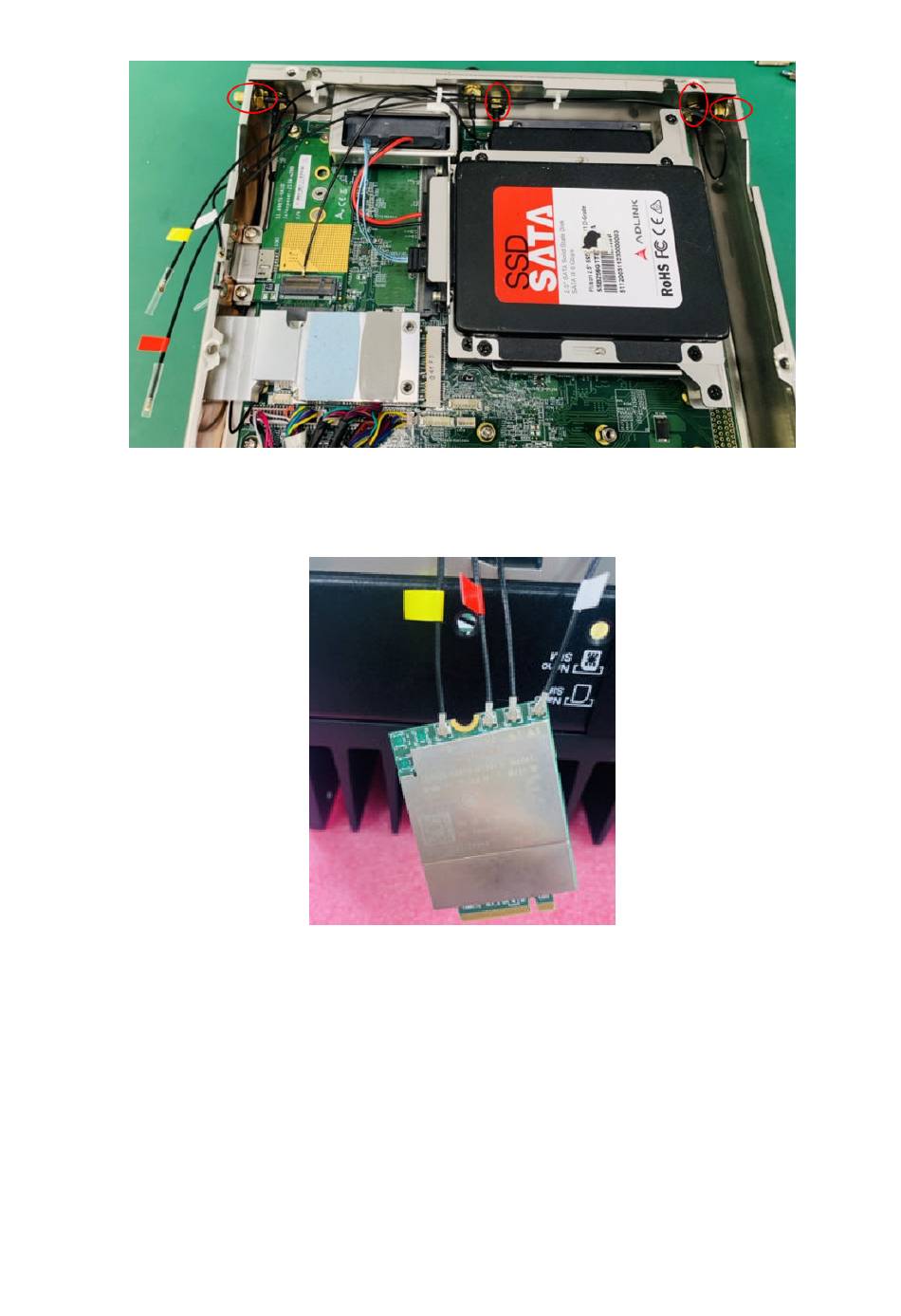

Abbildung 42. Angeschlossene SMA-Kabel
6. Verbinden Sie die SMA-Kabel mit dem M.2-Modul, wie in den folgenden Abbildungen dargestellt. Verwenden Sie die Kabelklemmen,
um die Kabel zu befestigen.
Abbildung 43. Verkabelung des 5G M.2-Moduls
7. Notieren Sie sich die Installationsposition für das M.2-Modul, wie in der folgenden Abbildung mit einem roten Rechteck
gekennzeichnet.
Installationsverfahren für 5G-Erweiterungsmodule 29
