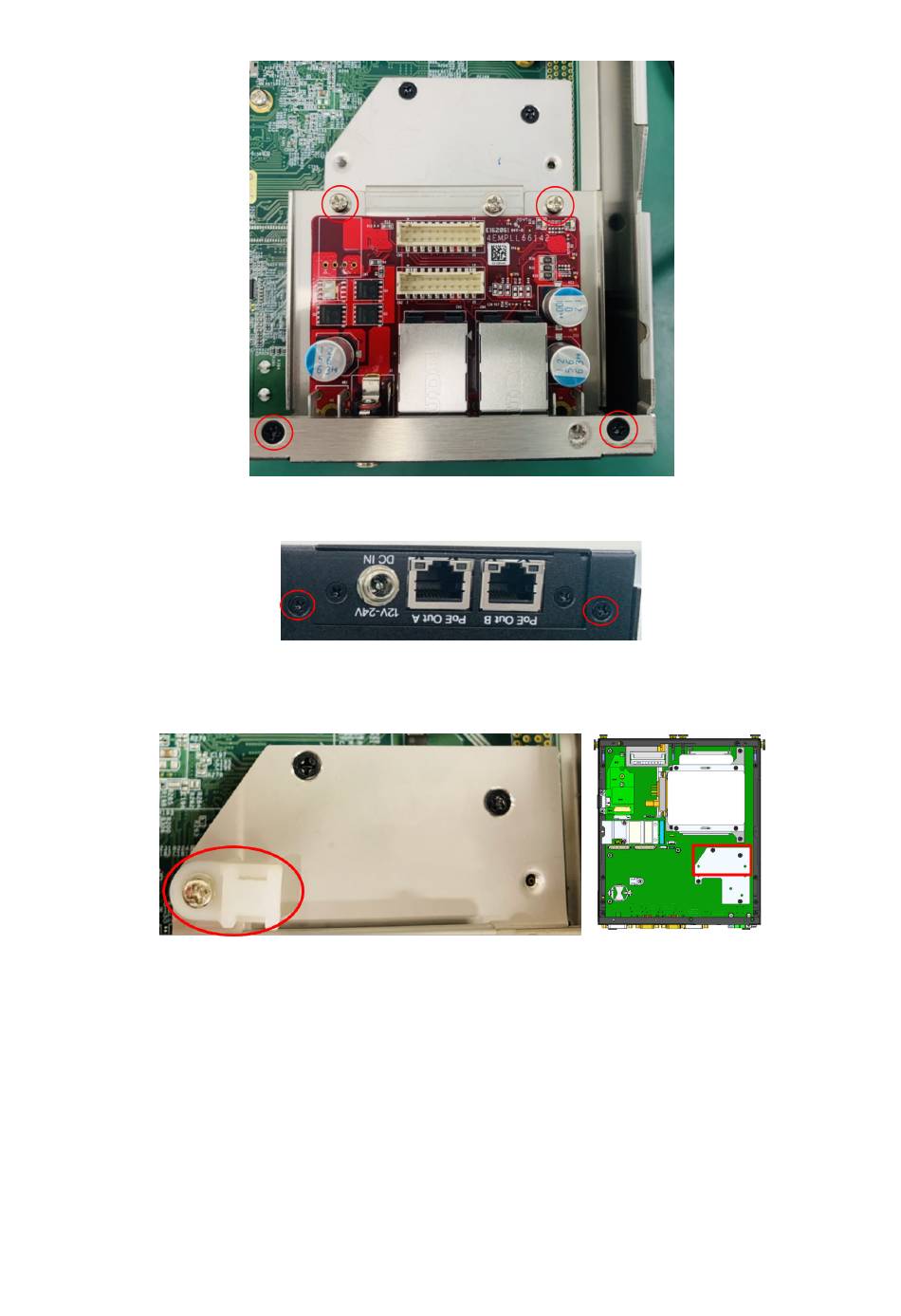

Abbildung 85. uFM-Modul an Halterung und Gehäuse befestigt
Abbildung 86. GbE mit PoE-E/A-Leiste an der vorderen E/A-Leiste befestigt
13. Bringen Sie die Kabelklemme mit einer M3 x L5 Schraube an der Halterung an, wie in der folgenden Abbildung dargestellt.
Abbildung 87. Kabelklemme an der Halterung
14. Verwenden Sie die zwei M2.5 x 6L Schrauben, um die mPCIe-LAN-Platine an der Hauptplatine zu befestigen, wie in der folgenden
Abbildung dargestellt.
