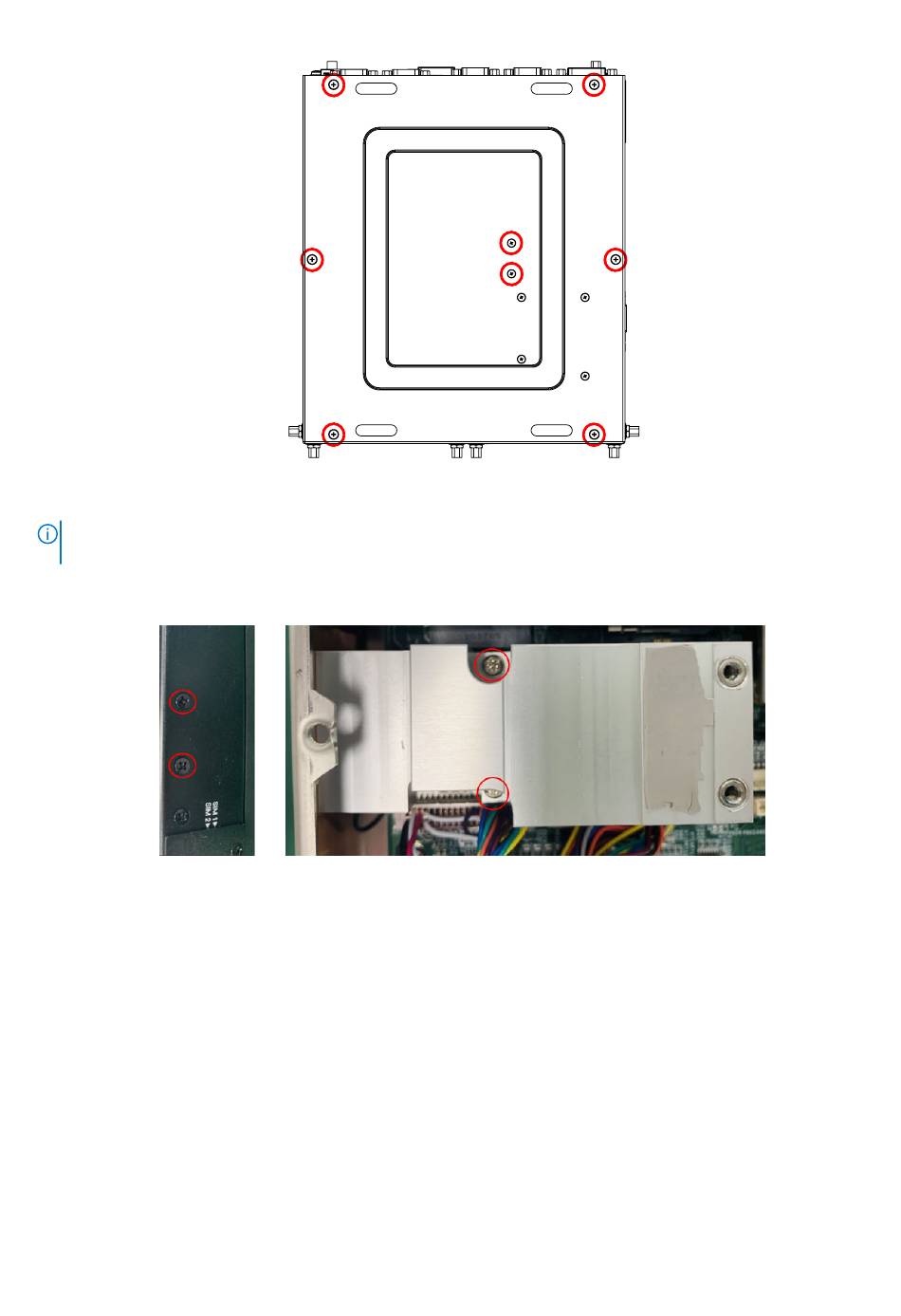

Abbildung 91. Positionen der Schrauben an der Unterseite
ANMERKUNG:
Wenn 4G oder 5G installiert ist, müssen Sie auch die verbleibenden vier Schrauben aus der Bodenplatte
entfernen.
2. Um auf die mPCIe-Baugruppe darunter zuzugreifen, entfernen Sie den Kühlkörper. Entfernen Sie die Schrauben des Kühlkörpers an
der Seitenabdeckung und der Hauptplatine, wie in den folgenden Abbildungen dargestellt.
Abbildung 92. Positionen der Kühlkörperschrauben
3. Entfernen Sie die Abstandhalter, mit denen die mPCIe-Baugruppe an der Hauptplatine befestigt ist, und trennen Sie die WLAN-Kabel,
wie in der folgenden Abbildung dargestellt, und entfernen Sie dann die Baugruppe (M.2-zu-mPCIe-Adapterplatine und WLAN-Karte)
von der Hauptplatine.
56
Installationsverfahren für 2x GbE LAN uFM-Modul
