Dell Edge Gateway 5200 Servicehandbuch Seite 69

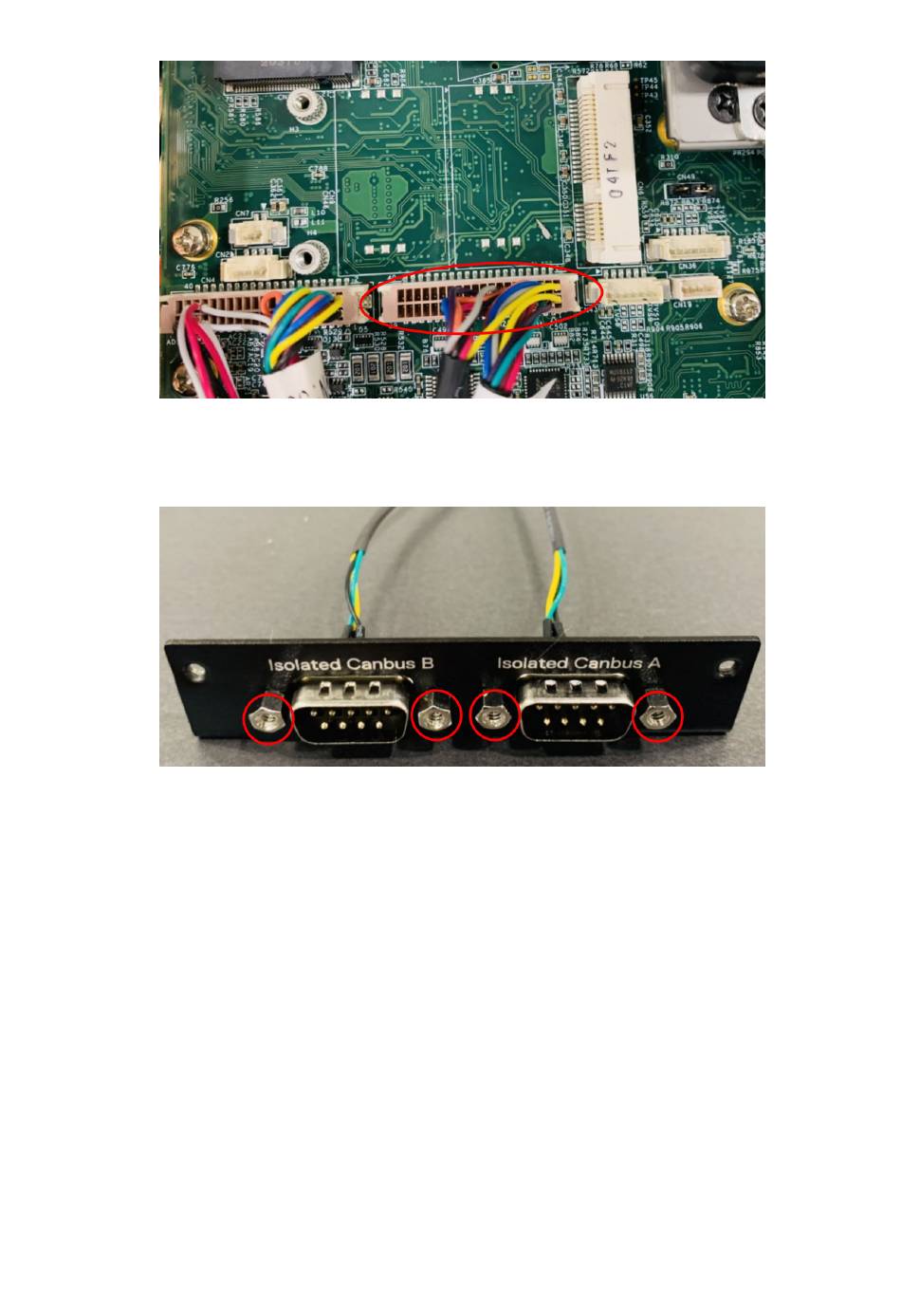

Abbildung 117. COM-Kabel mit 2 Ports mit dem Hauptplatinen-Header verbinden
9. Verwenden Sie vier H4-Abstandhalter, um die Canbus-Ports an der Canbus-E/A-Leiste zu befestigen, wie in der folgenden Abbildung
dargestellt.
Abbildung 118. Canbus-Ports auf der Canbus-E/A-Leiste installiert
10. Befestigen Sie die Canbus-E/A-Leiste an der vorderen E/A-Leiste. Verwenden Sie die beiden Schrauben an den Seiten der Canbus-
E/A-Leiste und die beiden Schrauben an der unteren Kante des Gehäuses, wie in der folgenden Abbildung dargestellt.
Installationsverfahren für 2 x Canbus uFM-Modul 69
