Dell Edge Gateway 5200 Servicehandbuch Seite 12

Tabelle 3. Packliste für Erweiterungsmodule – 4G (fortgesetzt)
Element
Antenne
4G-Etikett
4G-Kühlkörper
Wärmeleitpad
Tabelle 4. Erforderliche Tools
Tool
Kreuzschlitzschraubenzieher
Nadelzange
Steckschlüssel
Schritte
1. Entfernen Sie die acht Schrauben von der Unterseite des EGW-5200, wie in der folgenden Abbildung dargestellt, und entfernen Sie die
Bodenplatte.

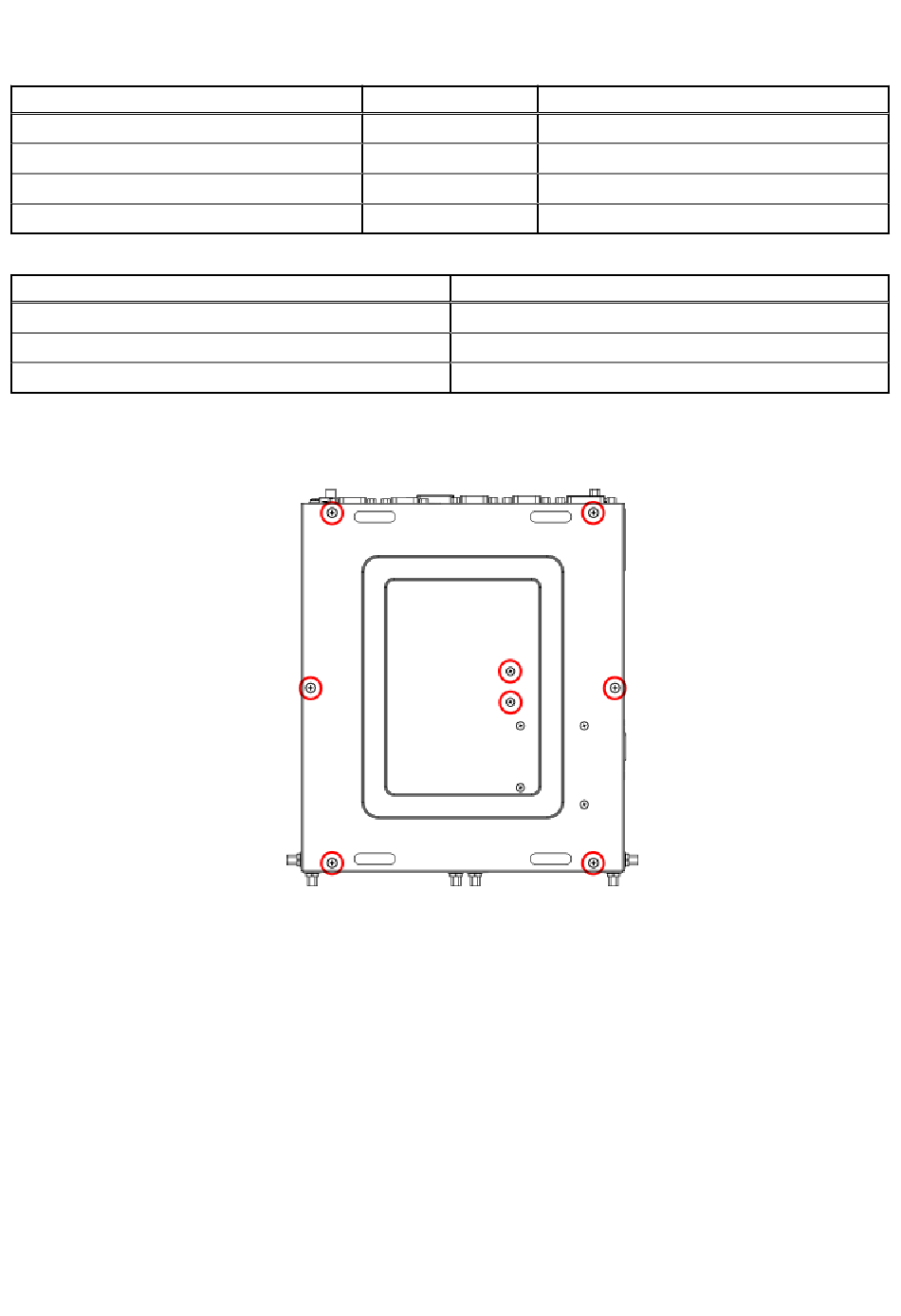

Abbildung 12. Positionen der Schrauben an der Unterseite
2. Entfernen Sie die Schrauben und Muttern von der Innenseite der Unterseite, wie in der folgenden Abbildung dargestellt. Halten Sie die
Muttern aus dem Inneren des Bildschirms, während Sie sie abschrauben. Legen Sie diese vier Schrauben und Muttern zur Seite.
12 Installationsverfahren für 4G-Erweiterungsmodule
Menge
2
1
1
1
Anmerkungen
Kleine Größe
—
4,5 mm, 5 mm, 5,5 mm, 8 mm
Anmerkungen
-
-
-
-
