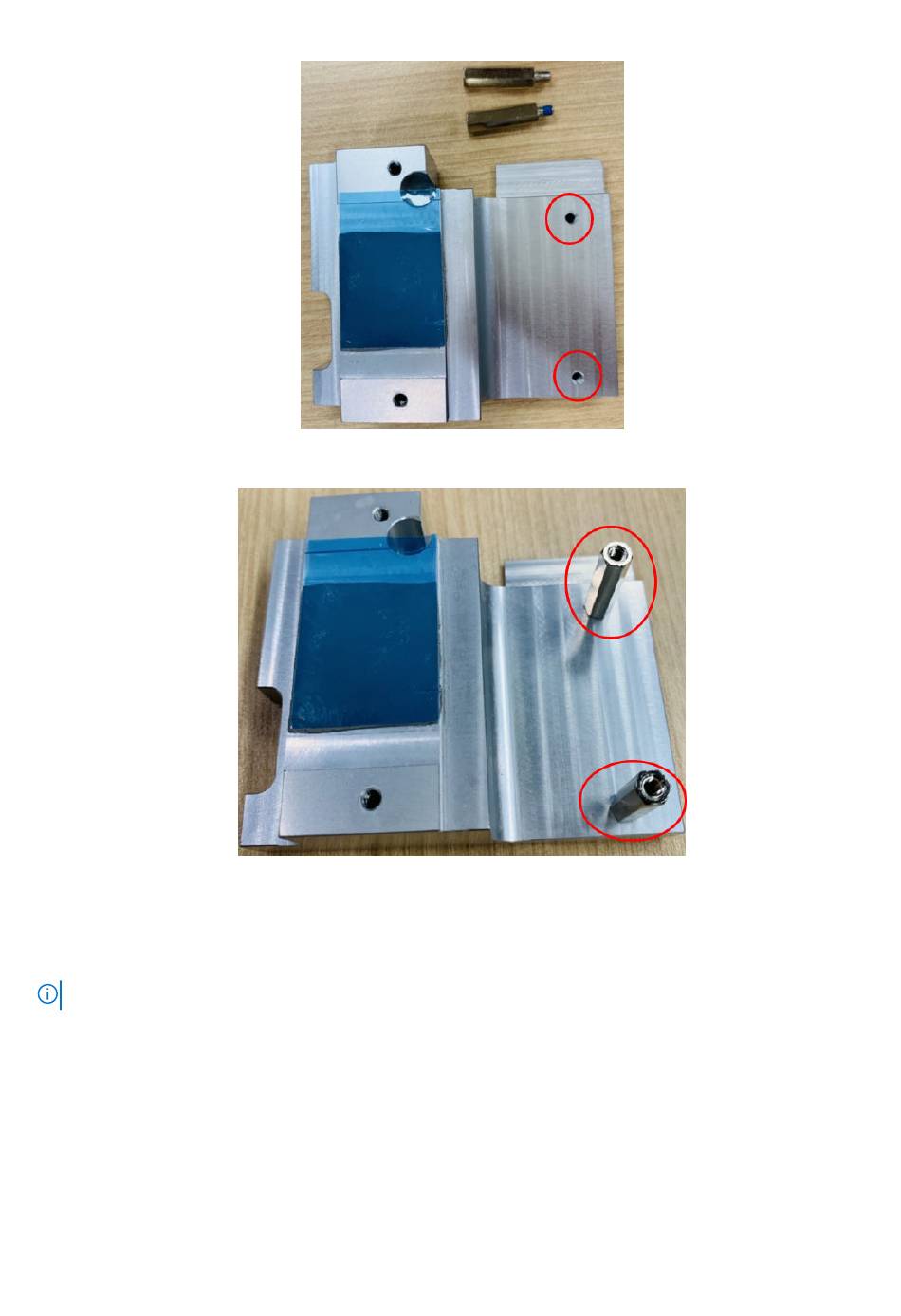

Abbildung 26. Positionen der Abstandsschraubenbohrung
Abbildung 27. Montierte Abstandsschrauben
12. Um den Kühlkörper am M.2-Modul anzubringen, schrauben Sie den Kühlkörper mit der Schraube M3 x 6L in Position, wie in der
folgenden Abbildung dargestellt, und verwenden Sie dann die drei Schrauben M3 x 4L, um ihn wieder an der Seitenabdeckung zu
befestigen.
ANMERKUNG: Entfernen Sie die Schutzfolie vor der Installation vom Wärmeleitpadmaterial.
20 Installationsverfahren für 4G-Erweiterungsmodule
