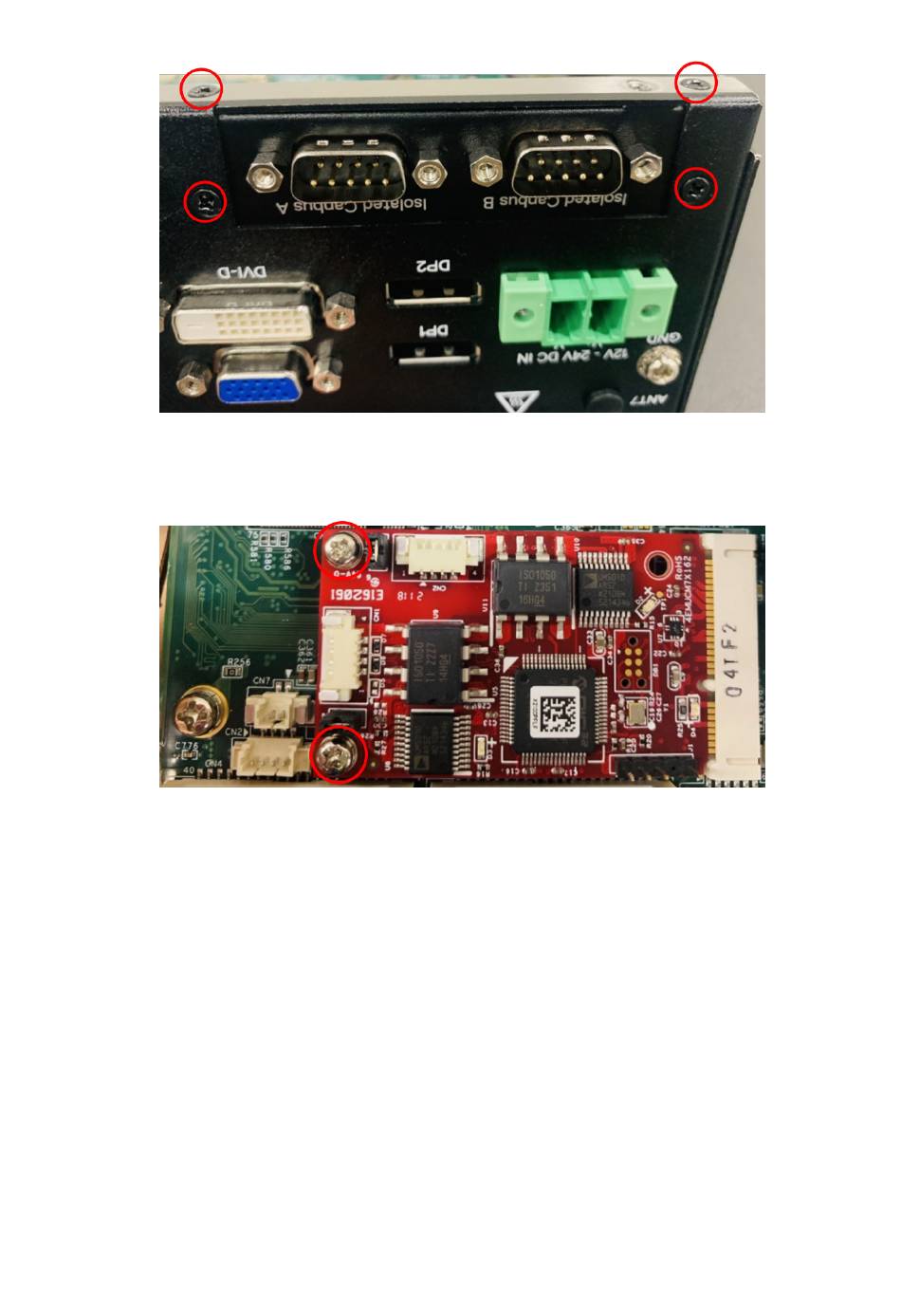

Abbildung 119. Canbus-E/A-Leiste auf vorderer E/A-Leiste installiert
11. Installieren Sie das Canbus mPCIe-Modul auf der Hauptplatine. Verwenden Sie die beiden M2.5 x 6L Schrauben in den Ecken des
Moduls, wie in der folgenden Abbildung dargestellt.
Abbildung 120. Canbus mPCIe auf der Hauptplatine installiert
12. Verbinden Sie die Kabel von den Canbus-Ports mit dem Canbus mPCIe-Modul. Verwenden Sie einen Kabelbinder, wie in der folgenden
Abbildung mit einem roten Kreis dargestellt.
70 Installationsverfahren für 2 x Canbus uFM-Modul
