Dell Edge Gateway 5200 Servicehandbuch Seite 62

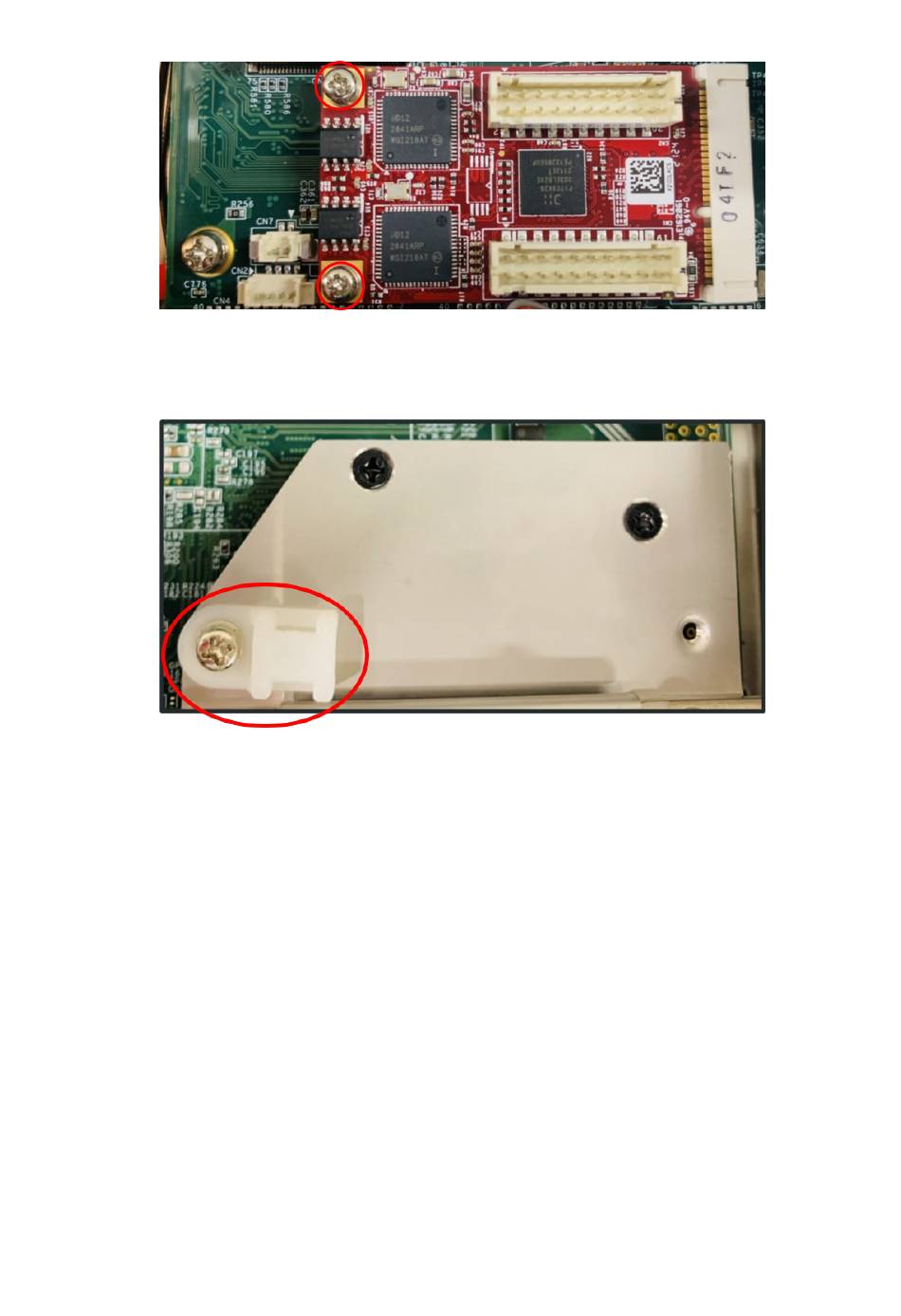

Abbildung 104. GbE LAN mPCIe auf Hauptplatine installiert
13. Verwenden Sie eine M3 x 5L Schraube, um die Kabelklemme an der Halterung zu befestigen, wie in der folgenden Abbildung
dargestellt.
Abbildung 105. Kabelklemme angeschlossen
14. Verbinden Sie die LAN-Kabel vom uFM-Modul mit dem mPCIe-Modul. Verwenden Sie einen Kabelbinder, wie in der folgenden
Abbildung mit roten Kreisen dargestellt.
62 Installationsverfahren für 2x GbE LAN uFM-Modul
