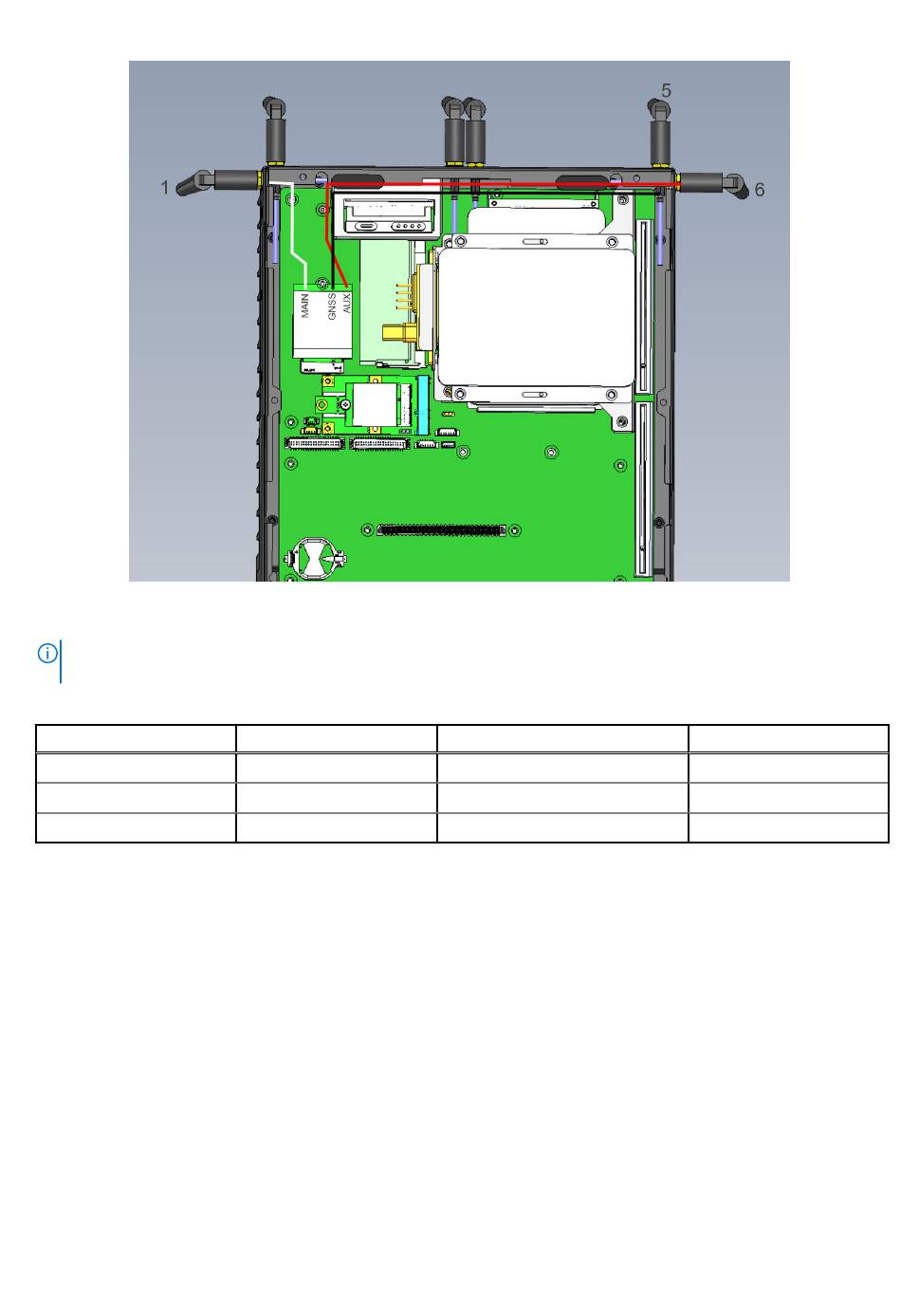

Abbildung 20. Diagramm zur 4G-Kabelführung
ANMERKUNG:
Die Abbildung zeigt das installierte M.2-Modul. Dies dient nur als Referenz, da das Modul in einem späteren
Schritt installiert wird.
Tabelle 5. 4G-Kabelführung
Antenne
ANT1
ANT5
ANT6
16
Installationsverfahren für 4G-Erweiterungsmodule
Funktion
4G Hauptantenne
4G GNSS
4G-Zusatz
Diagrammfarbe
Weiß
Schwarz
Rot
Kabellänge (cm)
10
30
30
