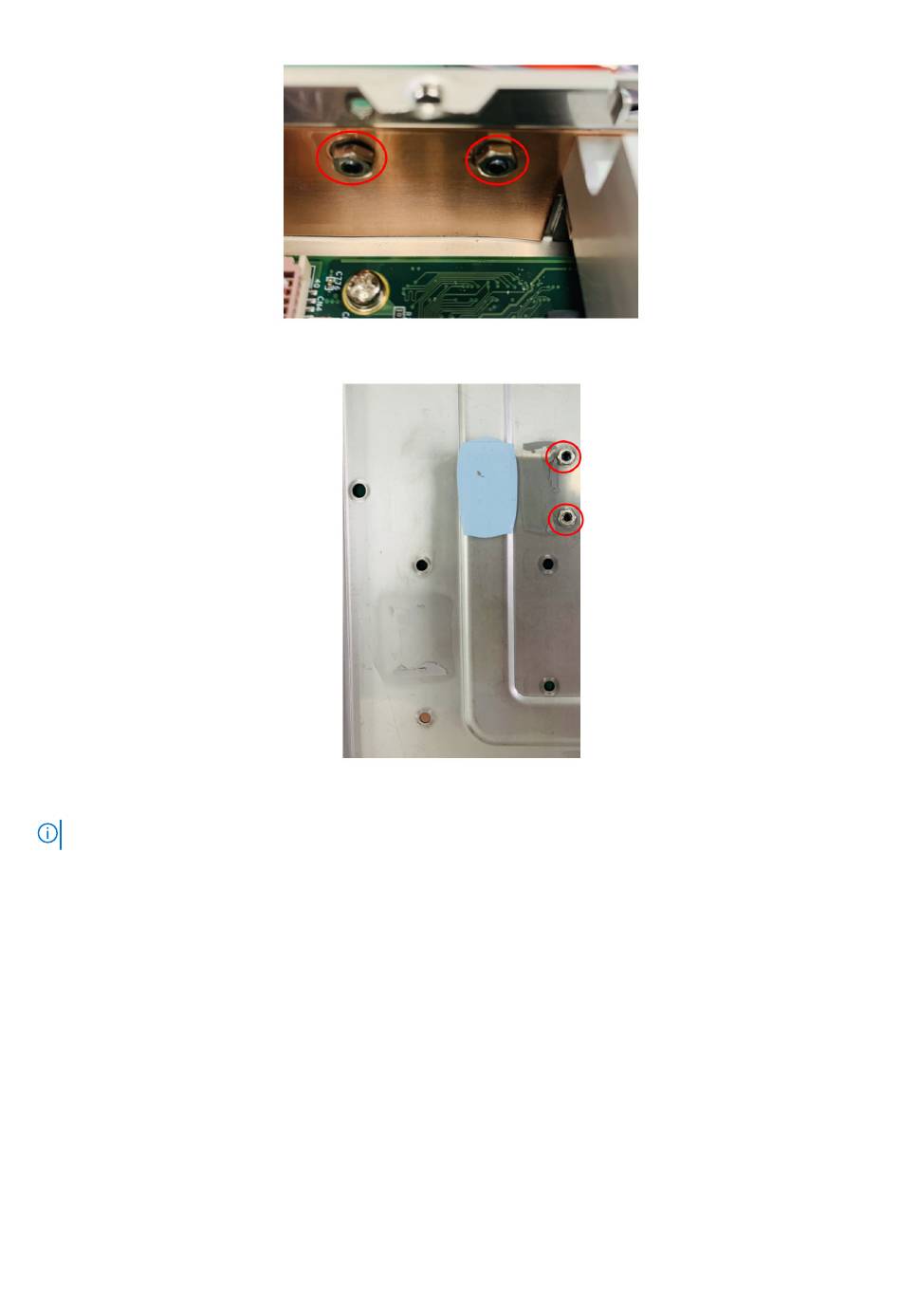

Abbildung 76. Anbringen von Schrauben und Muttern auf der Seitenabdeckung
Abbildung 77. Anbringen von Schrauben und Muttern auf der Unterseite
ANMERKUNG:
M3x4L-Schrauben und M3-Muttern sind im Erweiterungsmodul enthalten.
7. Entfernen Sie die Schrauben und Abstandhalter der vorderen E/A-Leiste, wie in der folgenden Abbildung dargestellt. Entfernen Sie das
COM-Kabel mit 4 Ports von der vorderen E/A-Leiste.
48
Installationsverfahren für 2x GbE mit PoE uFM-Modul
