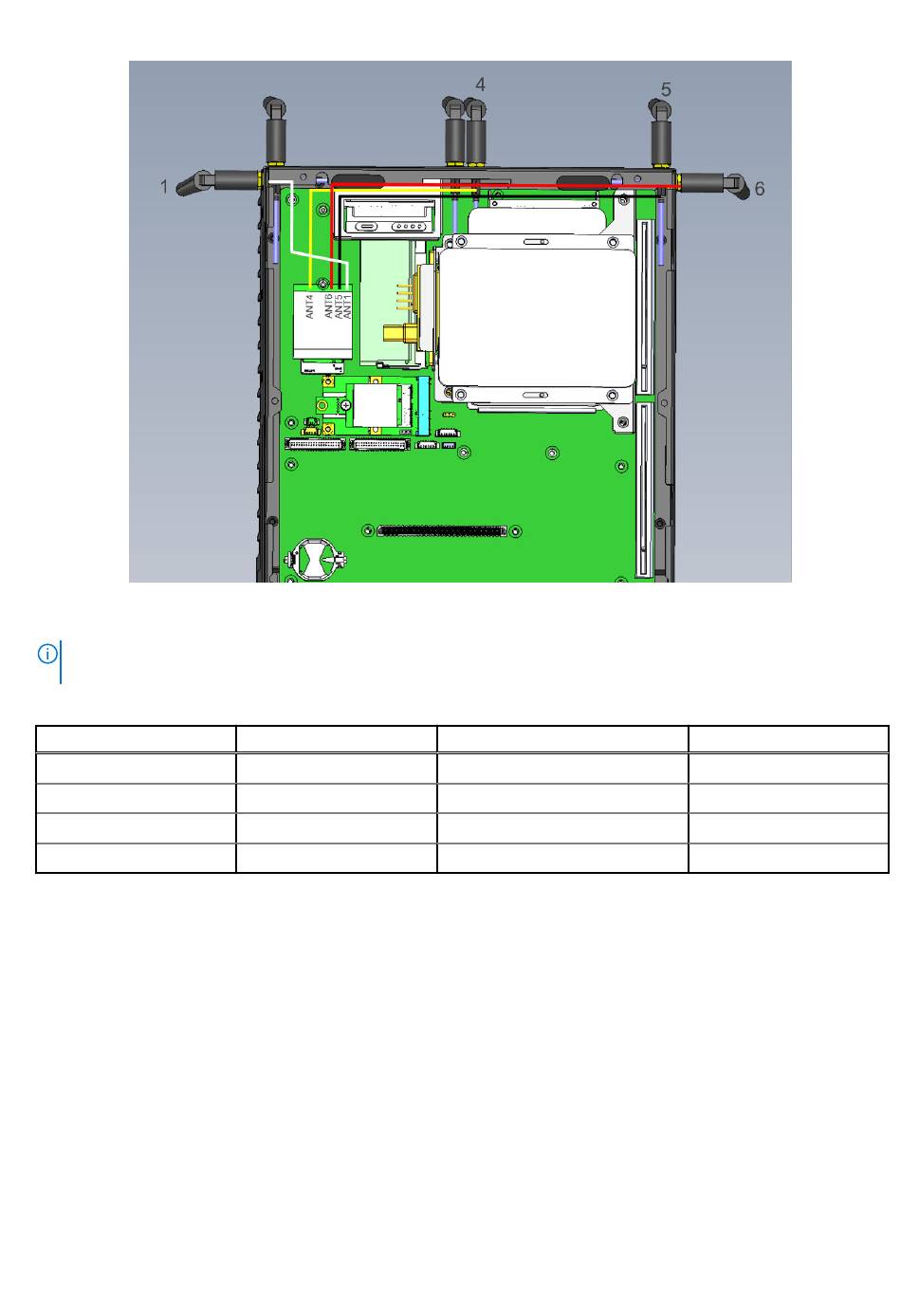

Abbildung 41. Diagramm zur 5G-Kabelführung
ANMERKUNG:
Die Abbildung zeigt das installierte M.2-Modul. Dies dient nur als Referenz, da das Modul in einem späteren
Schritt installiert wird.
Tabelle 8. 5G-Kabelführung
Antenne
ANT1
ANT4
ANT5
ANT6
28
Installationsverfahren für 5G-Erweiterungsmodule
Funktion
5G FR1 TX/RX
LTE/5G RX
LTE/5G RX
5G FR1 TX/RX
Diagrammfarbe
Weiß
Gelb
Schwarz
Rot
Kabellänge (cm)
10
20
30
30
