Dell Edge Gateway 5200 Servicehandbuch Seite 27

Kabelanschluss so, dass sich das Blech der Abdeckung zwischen der Mutter und der Unterlegscheibe befindet. Verwenden Sie einen
8-mm-Steckschlüssel, um die SMA-Kabel-Außenmutter auf 8 kgf.cm zu ziehen. Details zur Verkabelung finden Sie in den folgenden
Abbildungen und Tabellen.

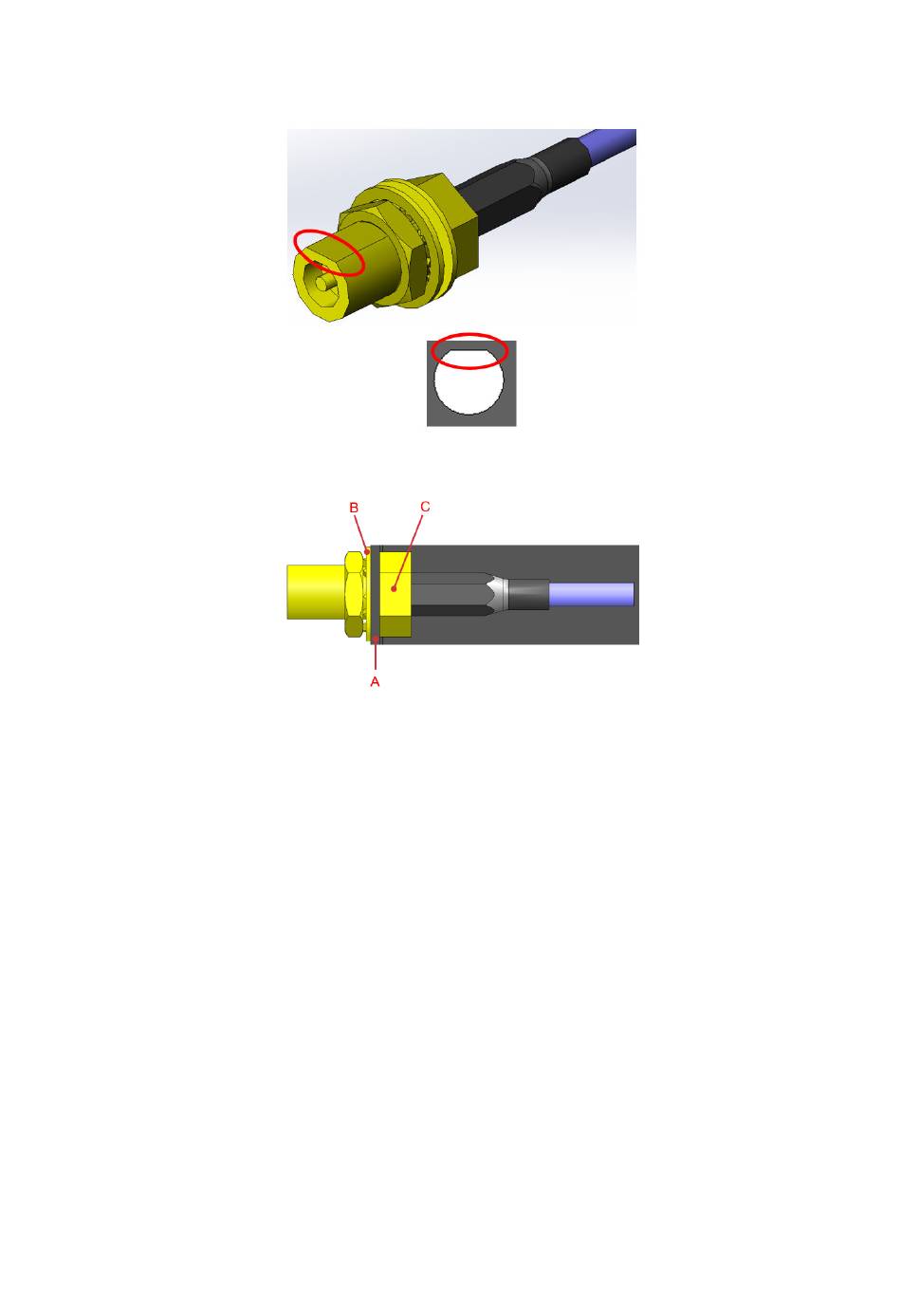

Abbildung 39. Richten Sie das SMA-Kabel an der Antennenbohrung aus.
Abbildung 40. Positionieren Sie das Blech (A) zwischen der Unterlegscheibe (B) und der Mutter des Kabelanschlusses
(C)
Installationsverfahren für 5G-Erweiterungsmodule 27
