Dell Edge Gateway 5200 Servicehandbuch Seite 41

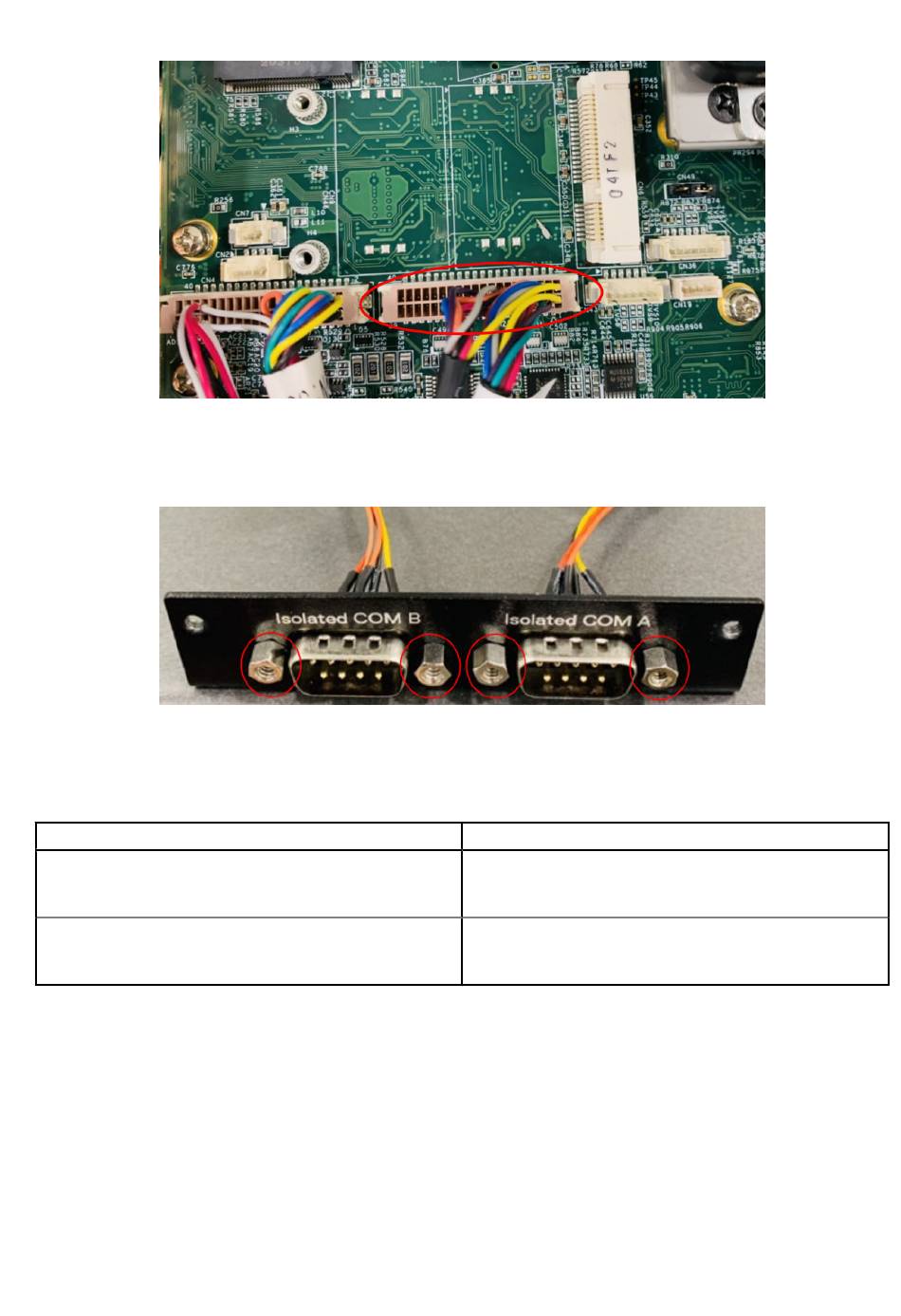

Abbildung 63. COM-Kabel mit 2 Ports mit dem Hauptplatinen-Header verbinden
9. Verwenden Sie vier H4-Abstandhalter, um die isolierten COM-Ports mit der isolierten COM E/A-Leiste zu befestigen, wie in der
folgenden Abbildung gezeigt.
Abbildung 64. COM-Ports auf der isolierten COM-E/A-Leiste installiert
Verwenden Sie die folgende Tabelle, um die isolierten COM-Ports zu konfigurieren.
Tabelle 15. Isolierte COM-Portzuordnungen
Kabel > Port
RS-422 A-Etikett > Isolierter COM A
RS-422 B-Etikett > Isolierter COM B
RS-485 A-Etikett > Isolierter COM A
RS-485 B-Etikett > Isolierter COM B
10. Befestigen Sie die isolierte COM-E/A-Leiste an der vorderen E/A-Leiste. Verwenden Sie die beiden Schrauben an den Seiten der
isolierten COM-E/A-Leiste und die beiden Schrauben an der unteren Kante des Gehäuses, wie in der folgenden Abbildung dargestellt.
Installationsverfahren für 2 x isoliertes COM 422/485- oder 232-uFM-Modul
Kabel > Port
RS-422 A-Etikett > Isolierter COM A
RS-485 A-Etikett > Isolierter COM B
RS-232 > Isolierter COM A
RS-232 > Isolierter COM B
41
